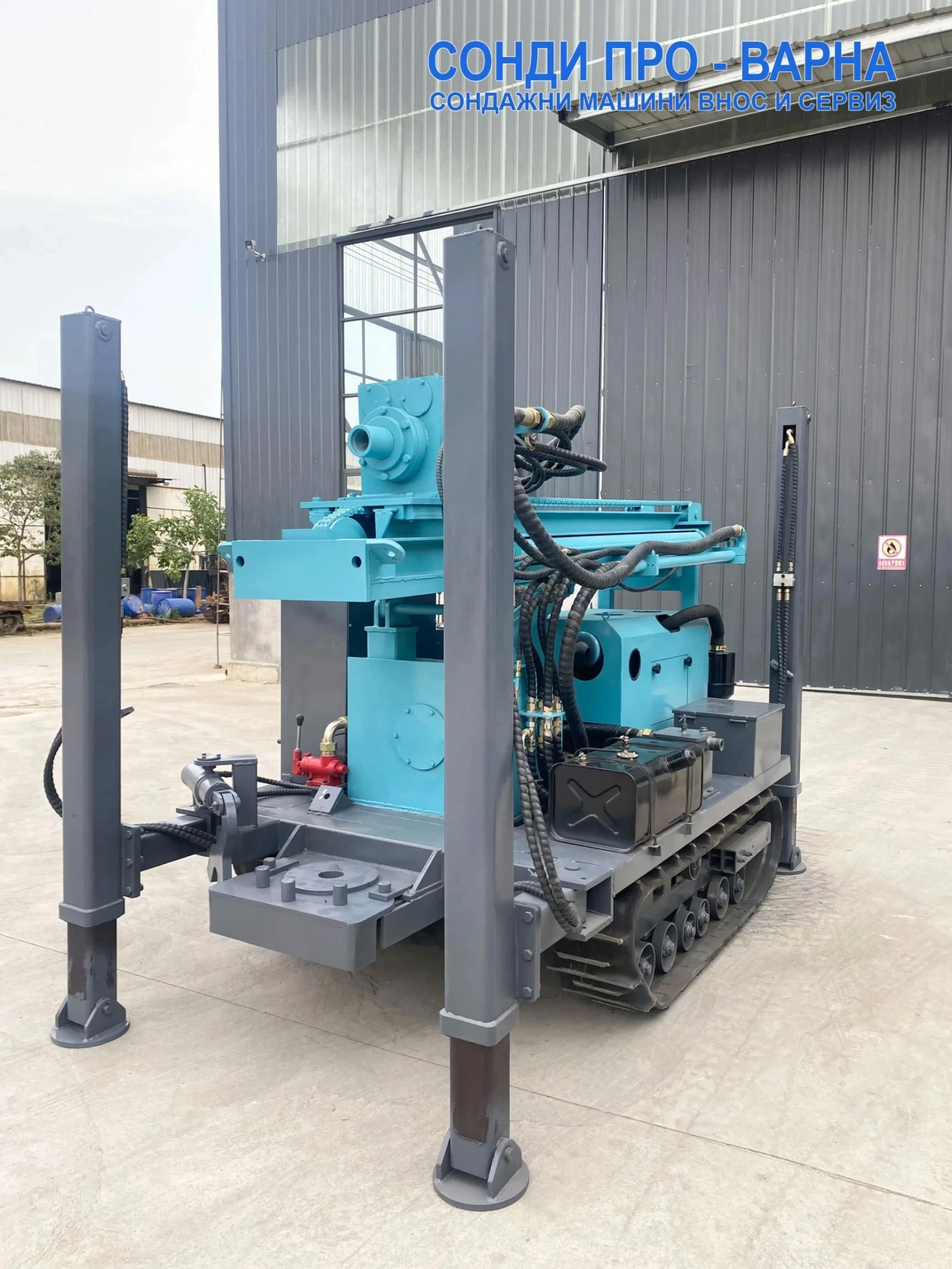

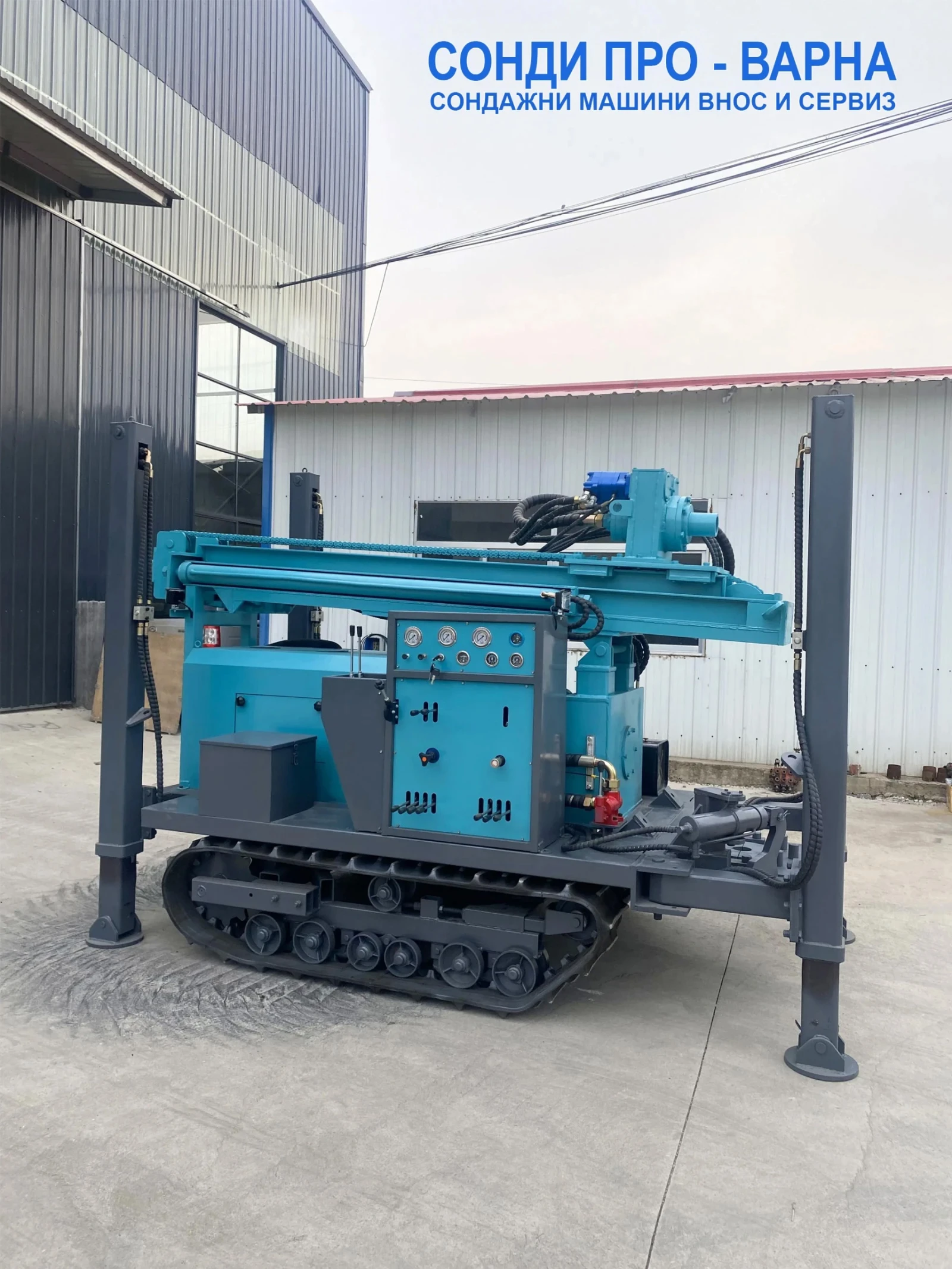

Нова Професионална Самоходна Сондажна машина Track-MaxPro260CN " Air" (v. 97) до 260 метра /сонда за вода/
.
ВНИМАНИЕ: СЕРИЯ " MAX-PRO" СОНДАЖНА МАШИНА С ГОЛЯМ РЕЗЕРВ МОЩНОСТ СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ НА ГОЛЕМИ ДЪЛБОЧИНИ ОТ СОНДИ-ПРО ВАРНА!
.
НОВО ЗА ВЪЗДУШНО СОНДИРАНЕ: НОВА МОДЕРНИЗИРАНА ВЕРСИЯ СОНДАЖНА МАШИНА Track-MaxPro260CN " Air" (v. 97) с 4-цилиндров Дизелов двигател 97HP, ВЕРСИЯ MAX ПРО v. 97 по проект инженери на СОНДИ ПРО-ВАРНА!
.
- ЗА ВЪЗДУШНО СОНДИРАНЕ: ДВА ХИДРОМОТОРА НА СОНДАЖЕН РЕДУКТОР!
- ЗА ВЪЗДУШНО СОНДИРАНЕ: 4500-6000 Nm ВЪРТЯЩ МОМЕНТ НА СОНДАЖЕН РЕДУКТОР!
- НОВО (ЗА ВЪЗДУШНО СОНДИРАНЕ): УСИЛЕН ЗАДВИЖВАЩ ХИДРОМОТОР КЪМ ДВИГАТЕЛЯ!
- НОВО: НОВ 4-ЦИЛИНДРОВ ТУРБО ДИЗЕЛОВ ДВИГАТЕЛ 97HР С ВОДНО ОХЛАЖДАНЕ ВЪНШЕН РАДИАТОР!
- НОВО: ВИСОЧИНА НА МАЧТАТА 6600 ММ!
- НОВО: ХОРИЗОНТАЛНО ПРИБИРАНЕ НА МАЧТАТА!
- НОВО: СТОМАНЕНИ ВЕРИГИ!
- НОВО: ХИДРАВЛИЧНА ЛЕБЕДКА!
- НОВО: ХИДРАВЛИЧНО УДЪЛЖАВАНЕ НА ЗАДНИТЕ УПОРИ!
- НОВО: ПРОФЕСИОНАЛНИ СОНДАЖНИ ТРЪБИ 89ММх2000ММ - 200М ПОДСИЛЕНИ ЗА ВЪЗДУШНО И ВОДНО СОНДИРАНЕ
- НОВО: ЗАДВИЖВАНЕ ПЪЛНА ХИДРАВЛИКА С ОТДЕЛЕН КРЪГ НА ГЛАВНАТА ХИДРАВЛИЧНА ПОМПА
- НОВА ЕКСТРА (1): ХИДРАВЛИЧЕН КЛЮЧ ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ
- НОВО (ОПЦИЯ 1): (ЗА ВОДНО СОНДИРАНЕ): ВГРАДЕНА ПОМПА ЗА КАЛ BW200, 800КГ С ОТДЕЛЕН ДИЗЕЛОВ ДВИГАТЕЛ
- НОВО (ОПЦИЯ 2): 2 БРОЯ ХИДРАВЛИЧНИ ЗАХВАТА (hydraulic clamps) ЗА ОТВИВАНЕ/ЗАВИВАНЕ НА СОНДАЖНИТЕ ТРЪБИ
.
Основно Предназначение (1): Водно сондиране /Сондиране с водно промиване/ до 260 м при Ø 80 120 мм; при Ø 120 200 мм реално 140 210 м (с кална помпа BW200, отделен дизелов двигател)
Основно Предназначение (2): Въздушно сондиране /Пневмо-ударно сондиране/ до 240 260 м при Ø 140 165 мм; при Ø 165 200 мм реално 140 200 м (с компресор 25 30 m³ /min)
.
.
Цената е с ДДС и гаранция 12 месеца*/**!
(1) Производство и доставка по поръчка до 90 дена морско навло от Китай: (вижте обявената в цена в обявата) с ДДС
.
/*/Гаранция 12 месеца при изпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
/**/Гаранция 6 месеца при неизпълнение на Опция (10) Техническо обслужване от Ремтехстрой Груп или от оторизиран сервизен център.
.
- За повече яснота и начин на ползване на Сондажна машина Track-MaxPro260CN " Air" (v. 97) , моля заредете видеото на адрес:
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес: www. remtechstroy. eu/bg
.
ХАРАКТЕРИСТИКА:
ЗАДВИЖВАНЕ: ДИЗЕЛОВ 97HP (73KW) с електрически стартер. 4 цилиндров турбо дизелов двигател с водно охлаждане с външен радиатор.
ЗАДВИЖВАНЕ ШАСИ: от основният двигател
САМОХОДНО ШАСИ С МЕТАЛНИ ВЕРИГИ
ТЕГЛО: 6600 КГ
EC СЕРТИФИКАТ: ДА
.
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 305 мм
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ (ВОДНО):
≈ 260 м (при Ø 80 120 мм; при Ø 120 200 мм реално 140 210 м)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ (DTH ВЪЗДУШНО):
≈ 240 260 м (при Ø 140 165 мм, компресор 25 30 m³ /min)
≈ 140 200 м (при Ø 165 200 мм, компресор 25 35 m³ /min)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ (ШНЕК):
≈ 60 м (сух метод)
КОМПРЕСОР ВЛИЯНИЕ ВЪРХУ ДЪЛБОЧИНАТА:
* 17 20 m³ /min → до ~120 140 м
** 20 25 m³ /min → до ~160 200 м
*** 25 30 m³ /min → до ~220 260 м (само при Ø ≤ 165 мм)
**** 30 40 m³ /min → до ~240 260 м (Ø ≤ 165 мм; при Ø 200 мм до ~180 200 м)
.
.
ТЕХНИЧЕСКИ РЕАЛНИ ПАРАМЕТРИ НА СОНДИРАНЕ
Модел: TRACK MAXPRO260CN V97
Окомплектация: Въздушно сондиране (AIR)
Управление: Пълна хидравлика, отделен кръг на главната помпа
Двигател: 4-цилиндров турбо дизел 97 HP, водно охлаждане, външен радиатор
Сонда: Пълна хидравлика
Сила на притискане: ≈ 13-14 тона (реално използваеми)
Теглителна сила: ≈ 16-17 тона
Шаси: Самоходно, хидравлични опори с удължаване

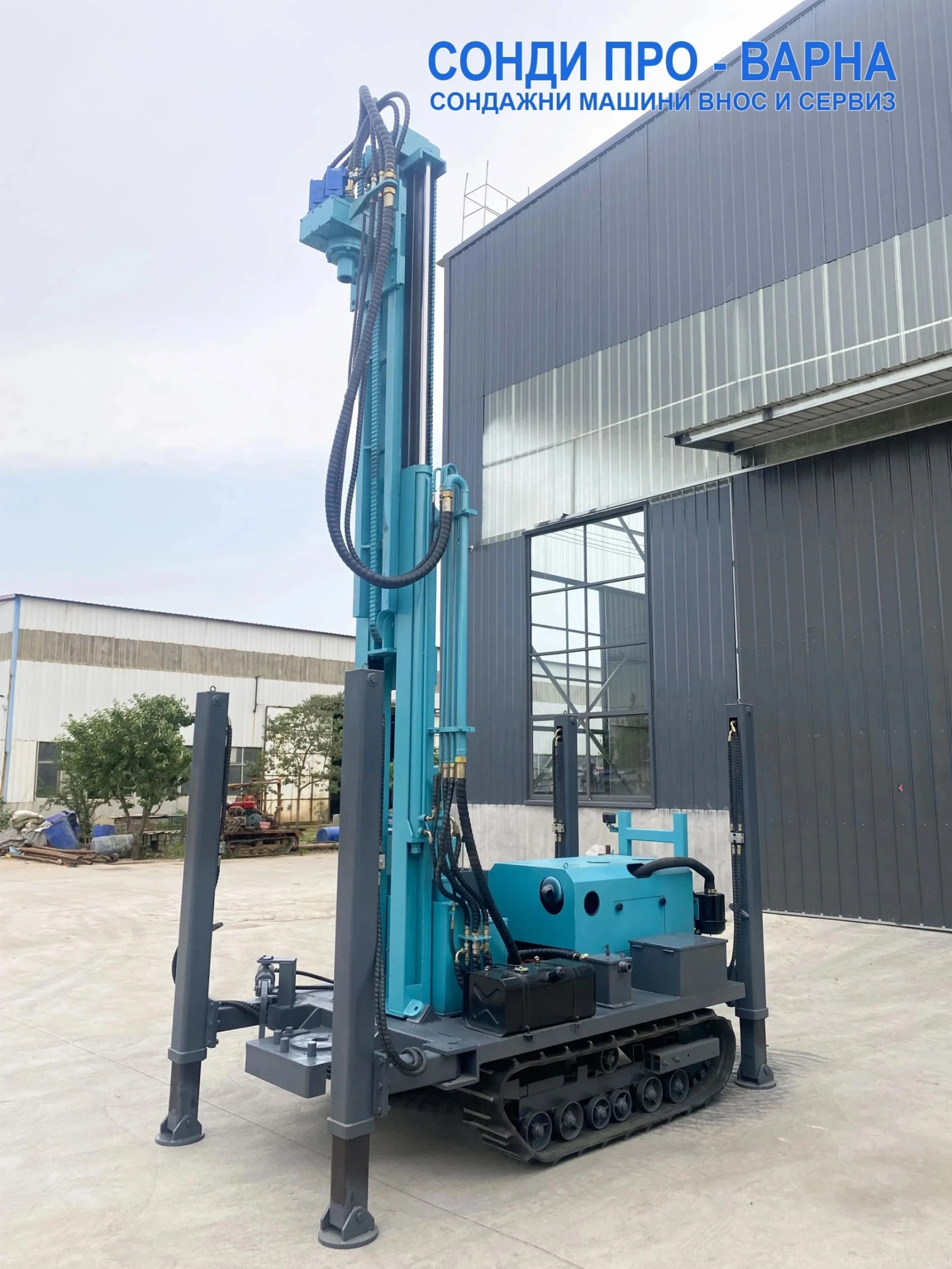

Мачта: височина 6600 мм, хоризонтално прибиране

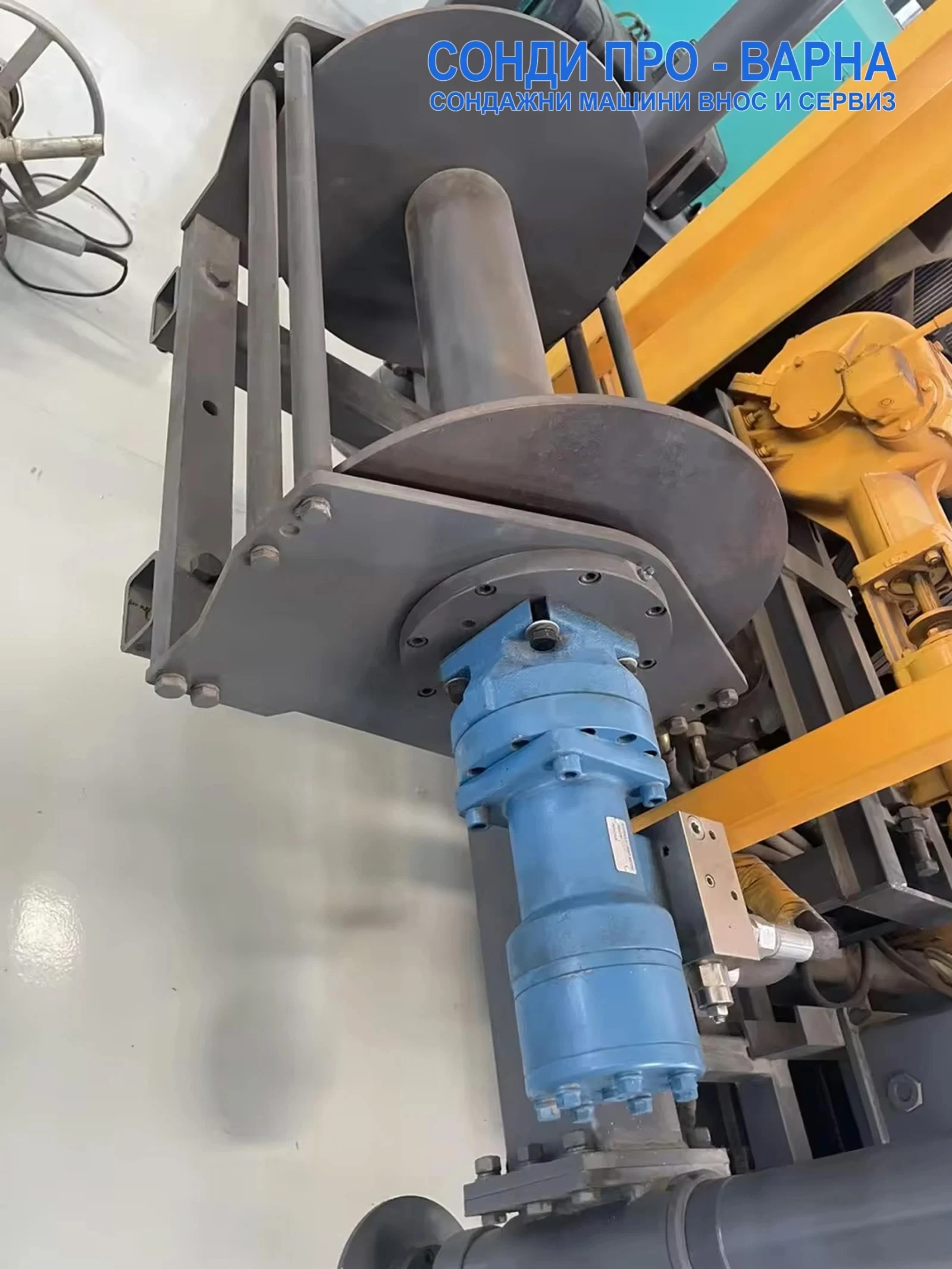

Лебедка: Хидравлична
Сондажни тръби: Ø 89 мм x 2000 мм, 200 м подсилени (AIR + WATER)
Ефективен работен диаметър: 80-300 мм
(Ø 300 мм реално при водно сондиране, но ограничено до по-малки дълбочини и подходящи пластове)
Опция (водно): кална помпа BW200, 800 кг, отделен дизелов двигател
.
.
ВОДНО СОНДИРАНЕ (WATER FLUSH)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
Ø 80 120 мм → до 220 260 м
Ø 120 160 мм → 170 210 м
Ø 160 200 мм → 140 180 м
Ø 200 300 мм → 80 140 м
*ЗАБЕЛЕЖКА: BW200 с отделен двигател дава осезаемо по-добро промиване от компактни помпи;
**ЗАБЕЛЕЖКА: Ø 300 мм е реалистично, но само в меки до средни пластове;
***ЗАБЕЛЕЖКА: Мощният турбо двигател поддържа стабилни обороти при голям дебит
****ЗАБЕЛЕЖКА: Пълната хидравлика осигурява стабилно и контролирано пробиване.
.
ВЪЗДУШНО СОНДИРАНЕ (DTH AIR DRILLING, СУХ МЕТОД С МОЩНИ КОМПРЕСОРИ И ПНЕВМОУДАРНИК)
ДИАМЕТЪР НА ОТВОРА - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
Ø 140 165 мм → до 240 260 м (при 25 30 m³ /min компресор)
Ø 165 200 мм → 140 200 м
Ø 200 250 мм → 90 130 м
Ø 250 300 мм → 50 80 м
*ЗАБЕЛЕЖКА:
✔ 2 хидромотора на редуктора + 1 цилиндър на мачтата → реално предимство в DTH;
✔ Усилен задвижващ хидромотор към двигателя → стабилни обороти под товар;
✔ Това не е тежък минен DTH риг, но е много силен професионален среден клас
✔ Компресор > 35 m³ /min осигурява максималната посочена дълбочина за DTH и големи диаметри.
.
СОНДИРАНЕ ЧРЕЗ ШНЕК (AUGER/ DRY DRILL, СУХ МЕТОД)
ДИАМЕТЪР - РЕАЛНО ПОСТИЖИМА МАКСИМАЛНА ДЪЛБОЧИНА
80 - 150 ММ → ≈ 30 - 50 М
150 - 250 мм → ≈ 25 - 35 м
250 -300 мм → ≈ 20 - 30 м
*ЗАБЕЛЕЖКА: Подходящо за меки, несвързани почви;
**Реалната дълбочина зависи от геоложките условия, избрания инструмент и квалификацията на оператора.
.
КЛЮЧОВИ ФАКТОРИ, КОИТО РЕАЛНО ВДИГАТ КЛАСА НА МАШИНАТА
✔ Турбо дизел 97 HP 4 цилиндра → запас от мощност;
✔ Пълна хидравлика с отделен кръг → стабилност при товар;
✔ 2 хидромотора + усилен редуктор → висок въртящ момент;
✔ 1 цилиндъра на мачтата → стабилен DTH натиск;
✔ Ø 89 мм подсилени тръби → сигурност при дълбочина;
✔ BW200 с отделен дизел → истинско водно сондиране;
✔ Мачта 6600 мм → по-добра кинематика и контрол
.
Водно сондиране: ⭐⭐⭐⭐⭐☆
(много силна до Ø 200 250 мм; Ø 300 мм възможно, но ограничено в меки до средни пластове и по-малки дълбочини)
Въздушно / DTH: ⭐⭐⭐⭐☆☆
(ефективно до Ø 165 200 мм при голяма дълбочина; Ø 200 250 мм ограничено; Ø 300 мм силно условно и плитко)
Шнек: ⭐⭐⭐⭐☆☆
(добро представяне за самоходна машина, но ограничено като всички машини от този клас при по-големи диаметри и дълбочини)
.
ВИСОЧИНА НА МАЧТА: 6, 6 М
ХИДРАВЛИЧНИ ОПОРИ: 1, 4 M
ГАБАРИТ: Дължина=5900 х Широчина=1750 х Височина=2450 ММ
ХИДРАВЛИКА: Помпи Китай
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: 4500-6000** Nm

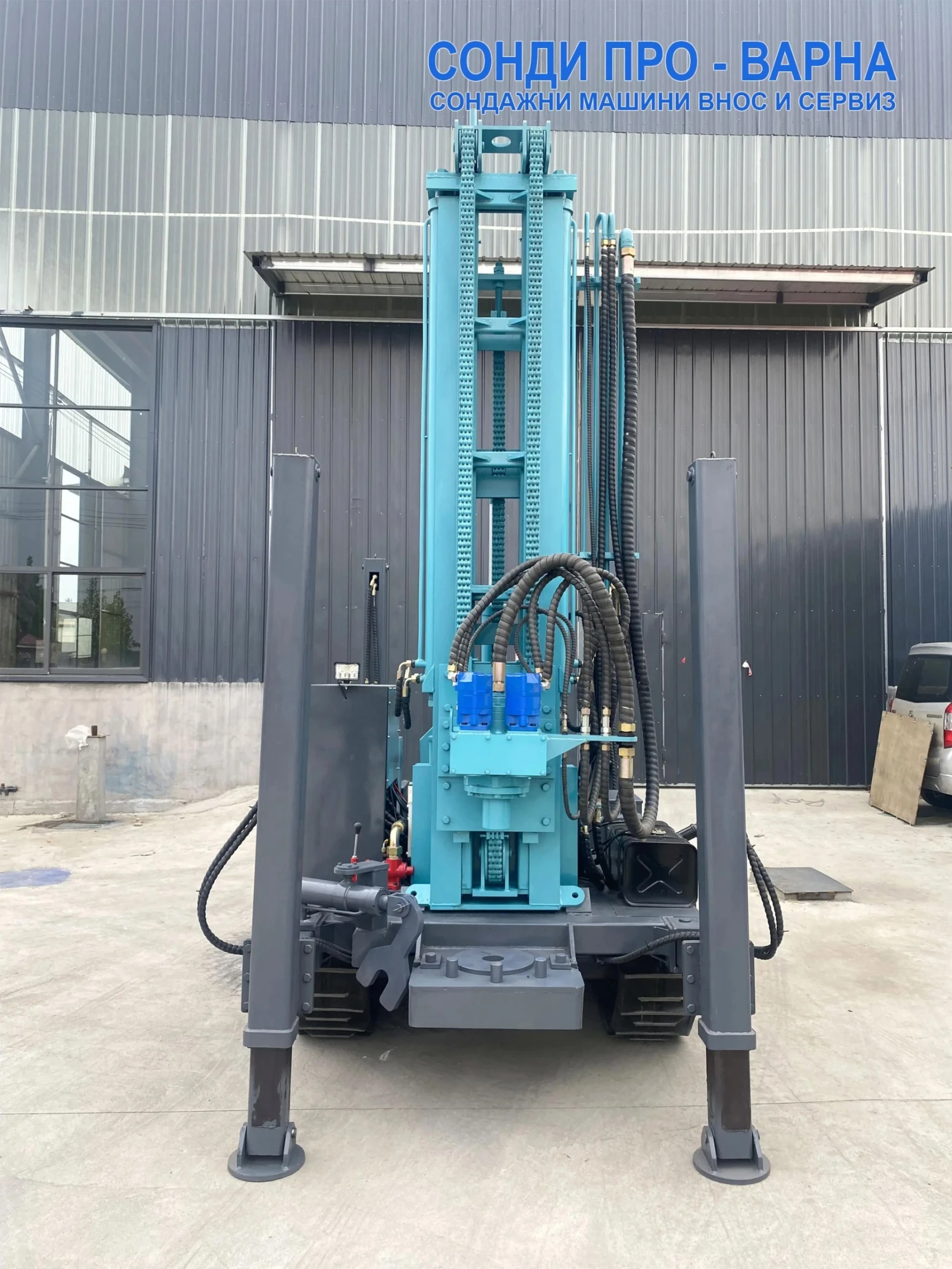

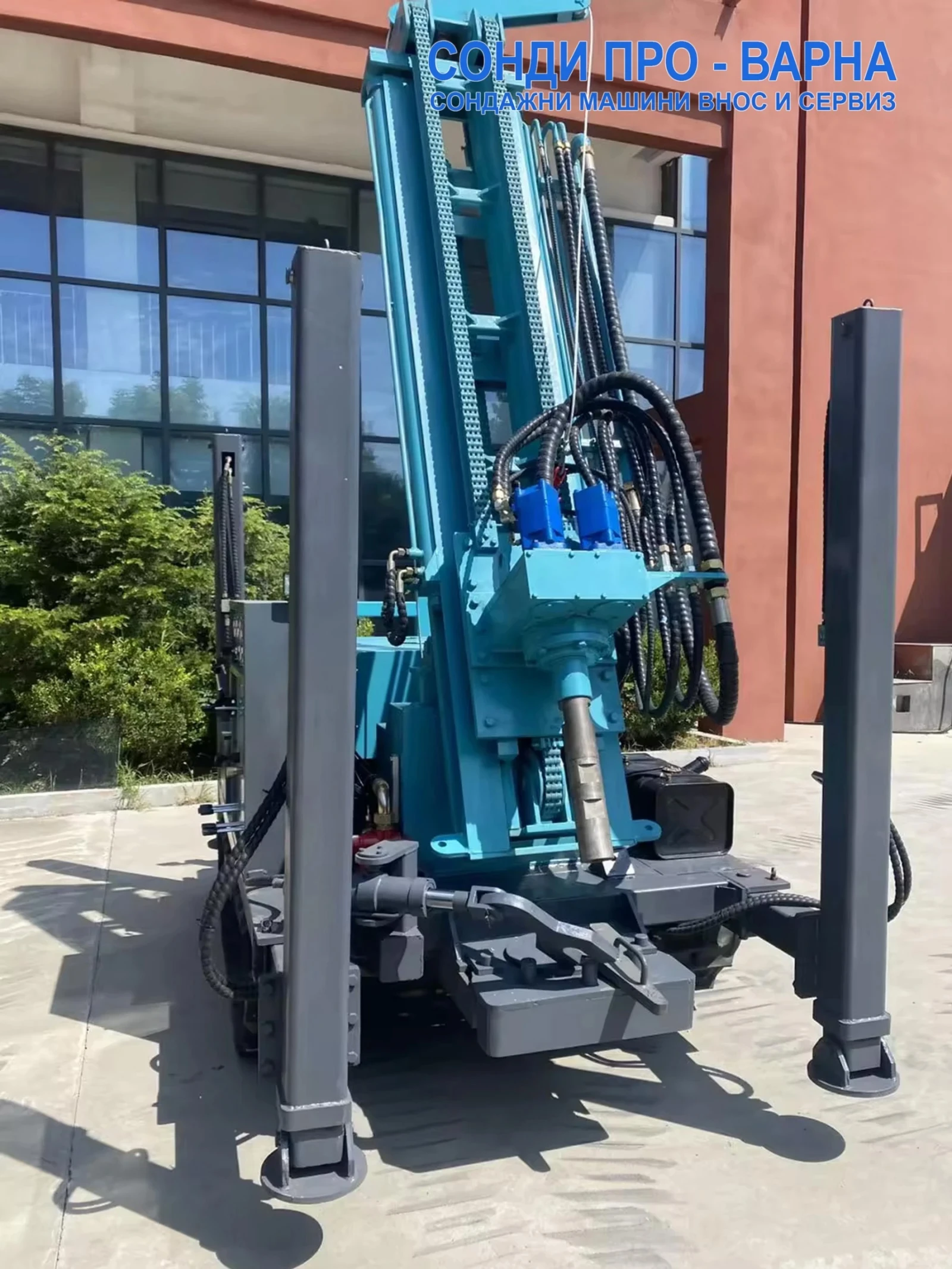

ВНИМАНИЕ: СОНДАТА Е С ДВА ЗАДВИЖВАЩИ ХИДРОМОТОРА НА РЕДУКТОРА (СПЕЦИАЛНО ЗА ВЪЗДУШНО СОНДИРАНЕ)!
СКОРОСТ НА ВЪРТЕНЕ: 45-70-120 об/мин
СКОРОСТ НА ПРОБИВАНЕ (ВЪЗДУШНО СОНДИРАНЕ): 10-20М/час
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на хидравлично притискане до 13-14* тона
- теглителна сила до 17* тона
- мачта се прибира с хидравлика
*/** Съгласно спецификация на завода производител.
.
ВОДНО ПРОМИВАНЕ: НЕ, ОПЦИЯ
ПОМПА ЗА КАЛ: НЕ, ОПЦИЯ
МОЩНОСТ НА ПРЕДВИЖВАНЕ: 10HP
ДЪЛЖИНА НА МАЧТА/ХОД: 6600 ММ
ДВЕЖЕНИЕ ПРЕСЕЧЕНА МЕСТНОСТ: ДО 35 градуса
СКОРОСТ НА ПРЕДВИЖВАНЕ: 2. 5 КМ/Ч
РАБОТНО НАЛЯГАНЕ ХИДРАВЛИКА: 1. 7-3. 0 МПА
ТРАНСПОРТЕН ГАБАРИТ: 20 ФУТА КОНТЕЙНЕР
.
.
БАЗОВИЯТ КОМПЛЕКТ (200 МЕТРА) КЪМ СОНДАТА:

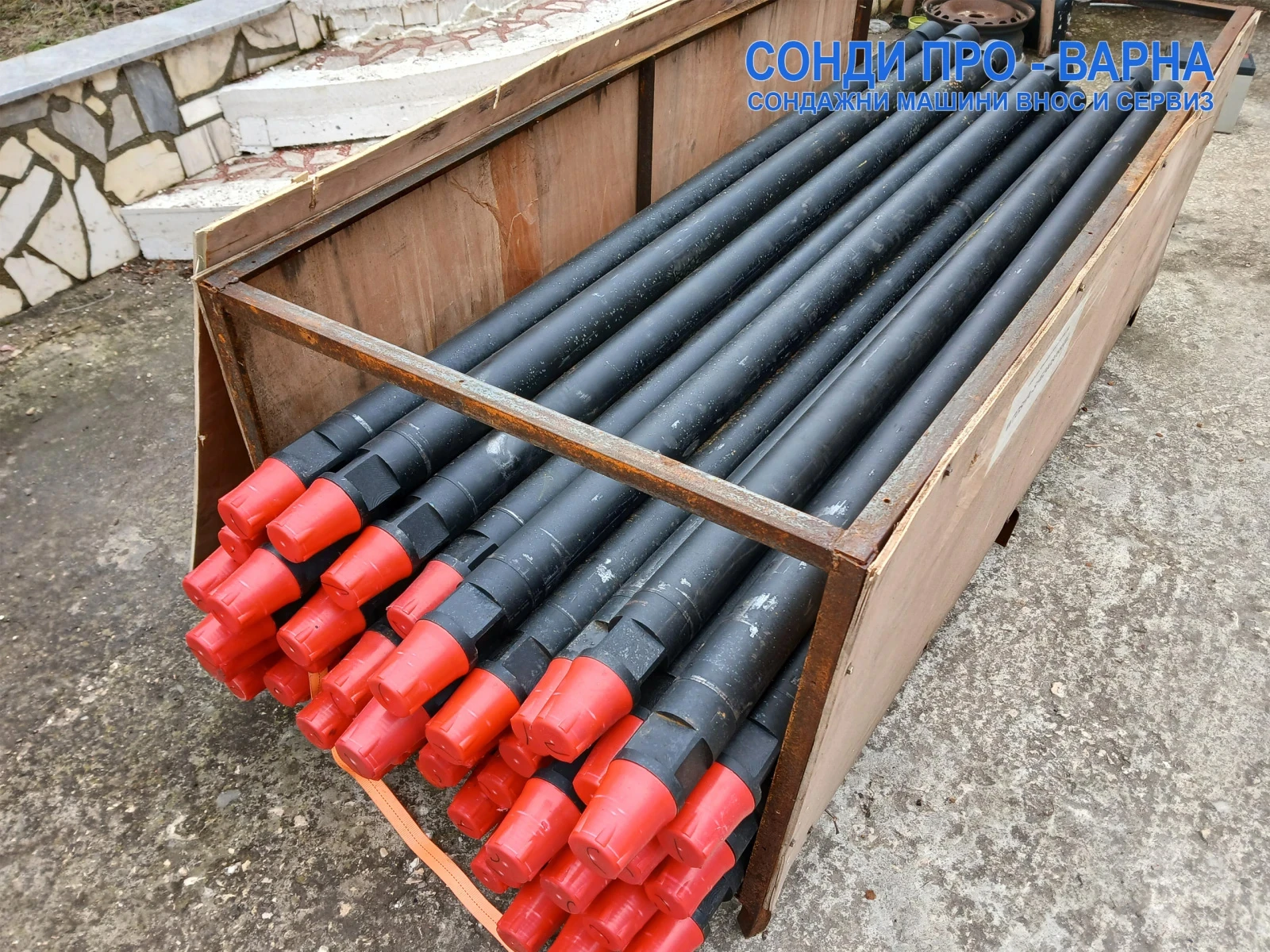

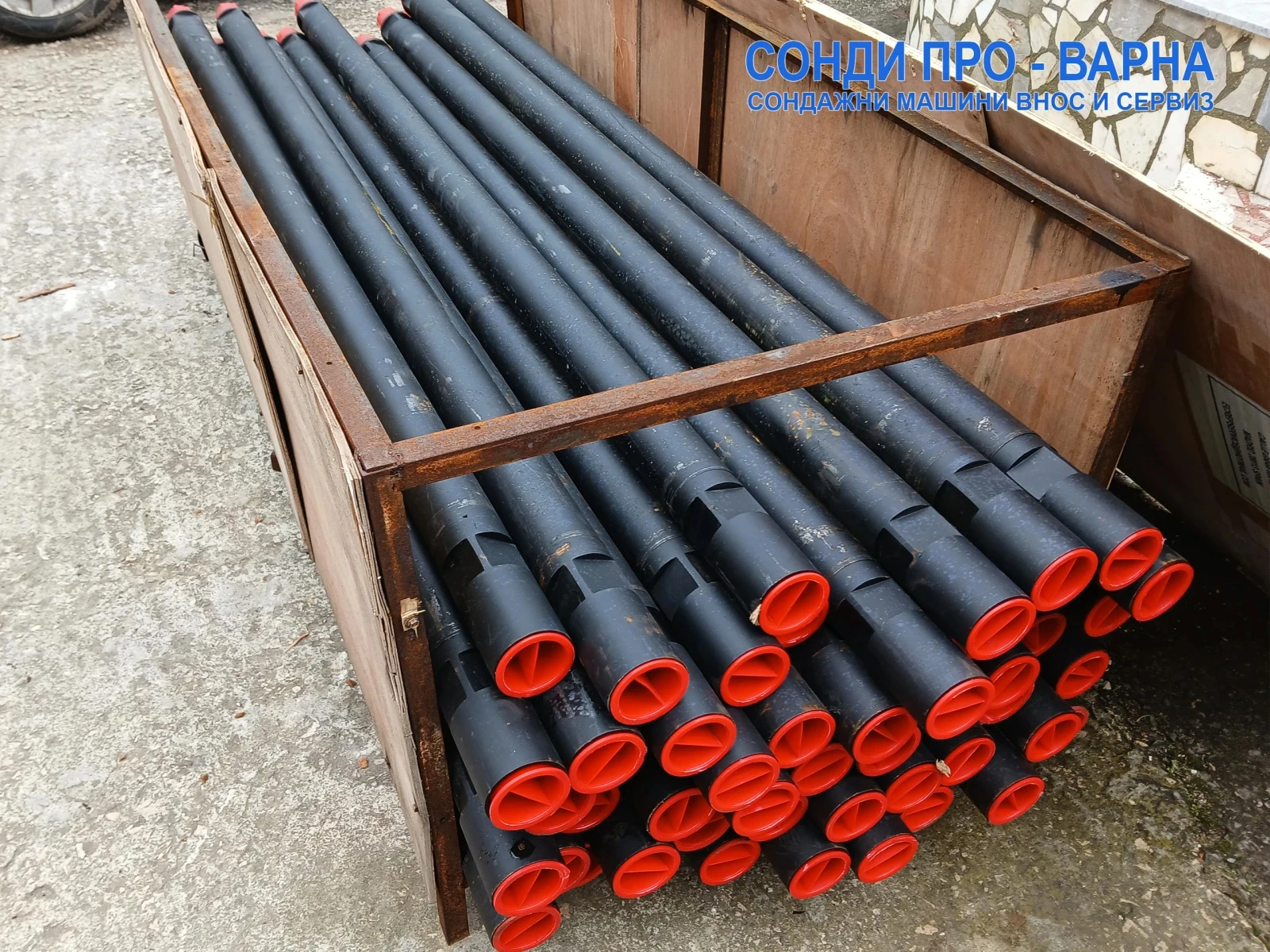

- 200 МЕТРА ПОДСИЛЕНА СОНДАЖНА ТРЪБА ЗА ВЪЗДУШНО СОНДИРАНЕ с диаметър 89ММх 2000ММ
ОКОМПЛЕКТАЦИЯ ЗА ВОДНО СОНДИРАНЕ:

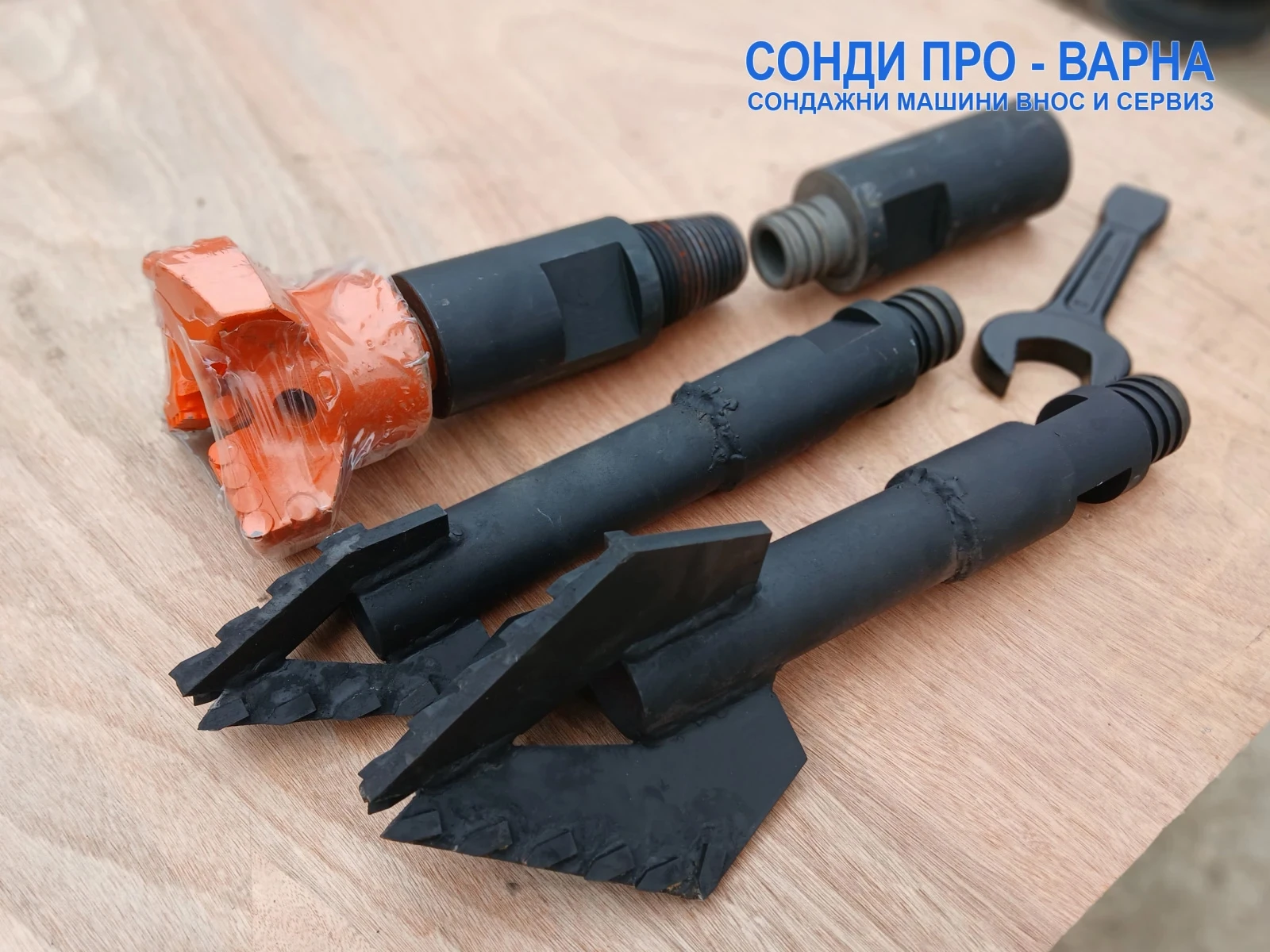

- 1 БР. PDC ГЛАВА 203 ММ за пробиване на скала с твърдосплавни пластини (ТИП: PDC drill bit. Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала! )
- 1 БР. DIAMOND DRILL BIT ГЛАВА 203 ММ за пробиване на зема с твърдосплавни пластини (ТИП: Това не е триролкова глава за водно пробиване на скали и не е DTH глава за въздушно пробиване на скала!

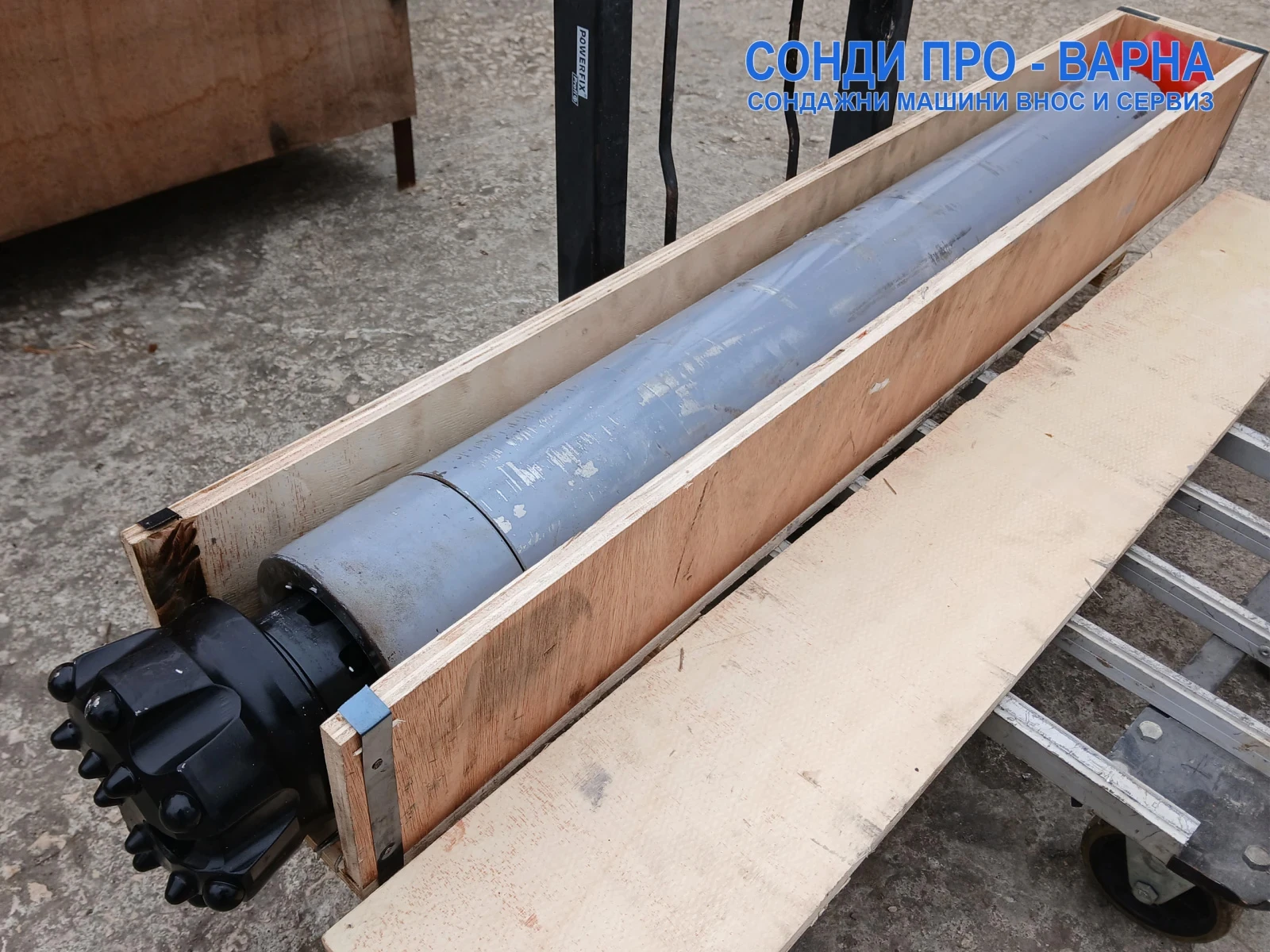

- 1 БР. 6-inch DTH HAMMER (Пневмо-ударник диаметър 153 ММ)
- 1 БР. 7-inch DTH ГЛАВА (Диаметър 203 ММ) ЗА 6-inch DTH HAMMER (Пневмо-ударник диаметър 153 ММ)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(5) ОПЦИЯ: Нов винтов компресор LN11 11. 0м3/мин 148HP дизел, внос Китай: +24000 ЕВРО БЕЗ ДДС
(6) ОПЦИЯ: Нов винтов компресор Atlas Copco LCN11m 11. 0м3/мин 125HP дизел, завод Atlas Copco Китай: +29200 EUR БЕЗ ДДС
.
(7) ОПЦИЯ Пълно Техническо обслужване (Ремтехстрой Груп): +1200 ЕВРО лева с ДДС, включва пълно обслужване на сондажната машина със западни масла и хидравлично масло по указание на завода съгласно предписания DIN. Зареждане с антифриз и гориво, тест на възли, хидравлика, дизелови двигатели (основен и за движение) и скоростна кутия. Пълна проверка, настройка и тест на механичен съединител. Пълно гресиране на мачта, на сух редуктор (херметизация), на водещи ролки задвижване и други механични възли. Изпълнение: 2-3 работни дни в сервизна база Ремтехстрой Груп - град Варна.
.
.

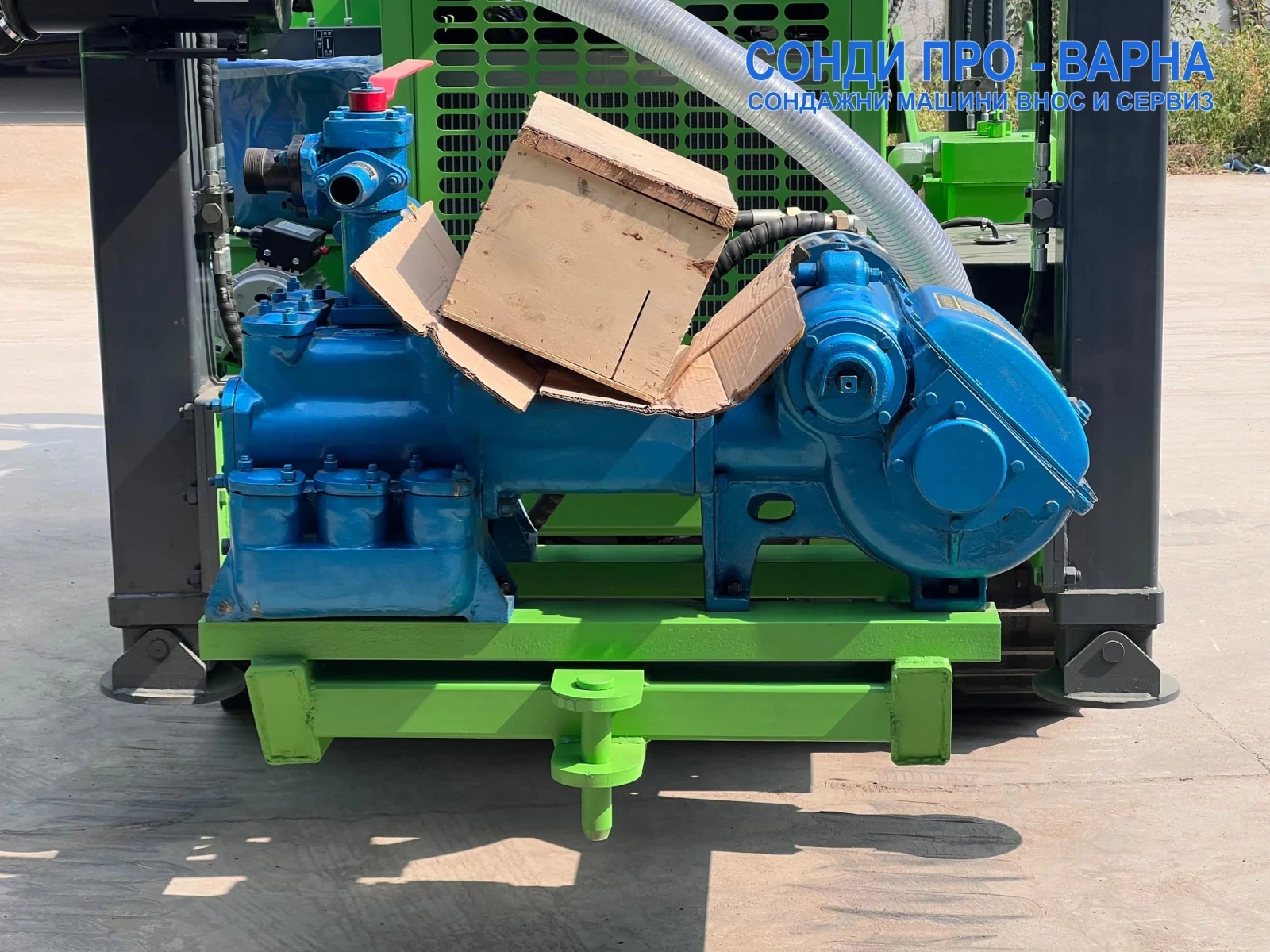

ВОДНА ПОМПА ЗА КАЛ
Водната помпа за кал хоризонтална двуцилиндрова реципрочна бутална помпа с едно действие. Тялото на помпата е изработено от алуминиева сплав, така че е много лека и удобна за транспортиране. Помпата има две скорости и е лесна за работа.
Диаметър на цилиндъра: 65 мм
Ход: 70 мм
Реципрочни времена: 245-190 пъти/мин
Производителност: 120-160 L/мин
Налягане: 1, 5-2 Mpa
Диаметър на смукателната тръба: φ 51 мм
Диаметър на изпускателната тръба: φ 25 мм
.
МЕТОДИ НА СОНДИРАНЕ:
Има различни методи на сондиране , но кой е най удачния зависи от терена, дълбочината, диаметъра и други редица фактори.
