Новa Сондажна платформа Tir-350EC до 350 метра
.
Нова Професионална Сондажна платформа Tir-350 до 350 метра - нова производство 2023 година (2140 моточаса) с EC сертификация.
.
Доставка от производителя до 10 дни
Цената е без ДДС
Гаранция: 6 месеца за сондажната платформа производство 2023 година!
.
ЕС СЕРТИФИКАТ: ДА
ГАРАНЦИОНЕН И СЛЕД ГАРАНЦИОНЕН СЕРВИЗ
- Видео презентация на Сондажна машина Tir-350, моля заредете видеото на адрес:
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в Mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес:
www. remtechstroy. eu/bg
.

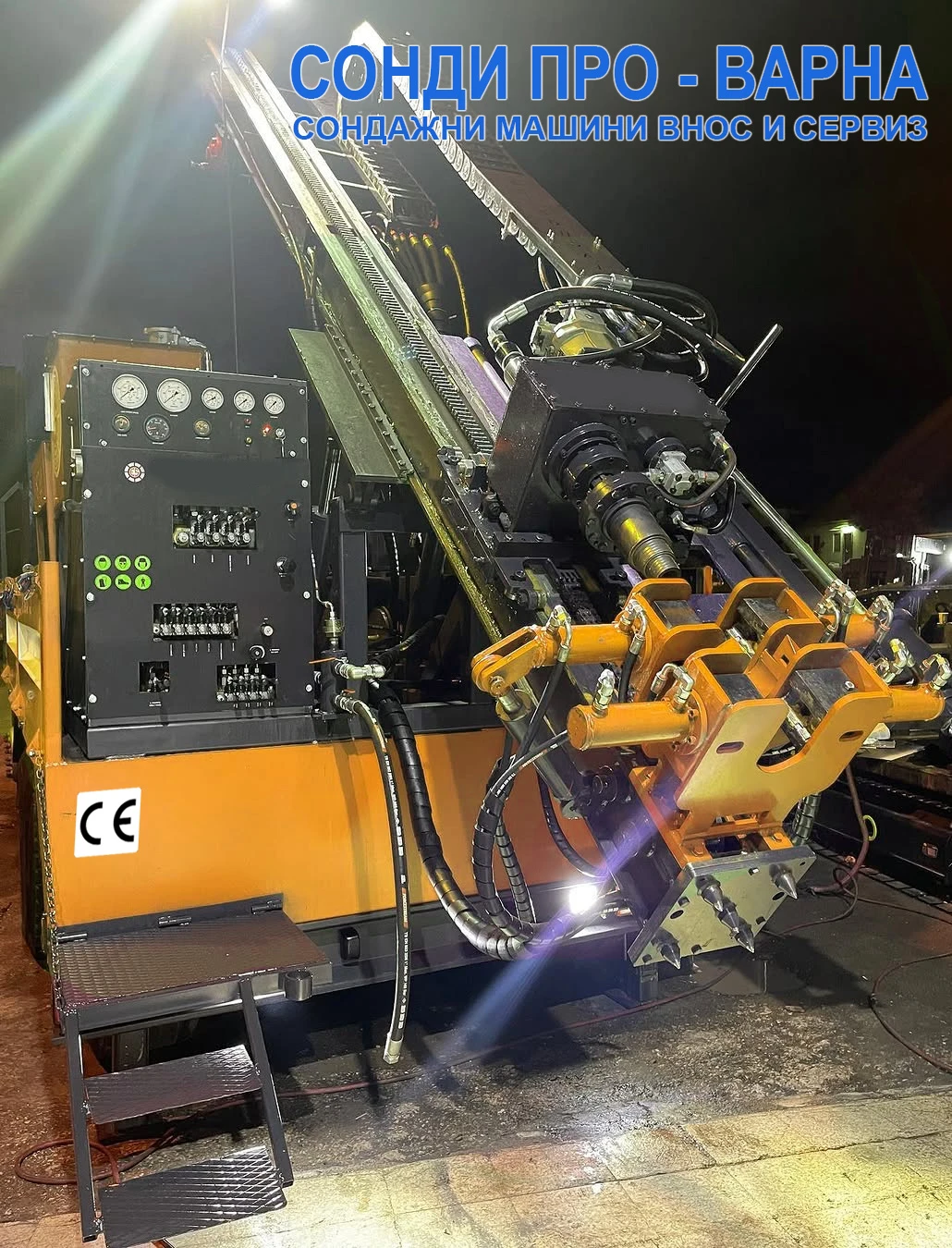

Сондажна машина Tir-350 се отличава с голяма мачта с ход на подаване от 6100 mm, способен да работи със сондажни тръби с дължина 6000 mm. Сондата ви позволява да пробивате както вертикални, така и наклонени кладенци по различни начини: ядково пробиване (с промиване и сухо), сондиране с шнек, пробиване с въздушни чукове, пробиване с ролков нож. Възможна е работа в скали с различни категории на твърдост, от 1 до 12, и в широк температурен диапазон.
Сондажна платформа Tir-350 може да се монтира на шаси КАМАЗ, УРАЛ, ЗИЛ, Ford или други.
Сондажна платформа Tir-350 се задвижва от собствен дизелов двигател CUMMINS:
Тип: Дизел
Брой цилиндри: 6
Мощност: 134 kW 180 Hp
Обороти: 2. 300 rpm
Тип двигател: Дизел
Горивен резервоар: 100 литра
Охлаждане: Въздух и вода
.
Main Pump /Главен хидромотор/: 280 bar 90 l/min
Second Pump /Втори хидромотор/: 200 bar 45 l/min
Third Pump / Трети хидромотор/: 160 bar 6 l/min
Вместимост резервоар хидравлика: 235 литра
Охлаждане на хидравлика: въздух и маслен радиатор
.
РОТАЦИОНЕН ХИДРОМОТОР СОНДАЖЕН РЕДУКТОР: REXROTH A6VM107
.
Професионалната сондажната платформа Tir-350 е предназначена за пробиване на геофизични и структурни проучвателни кладенци за нефт и газ, проучване на находища на твърди минерали, строителни материали и подземни води, геотехнически проучвания, сондажни водоприемници и за взривни сондажи. Сондирането се извършва с помощта на ротационен метод с промиване или продухване на кладенеца, или с шнекове.
.

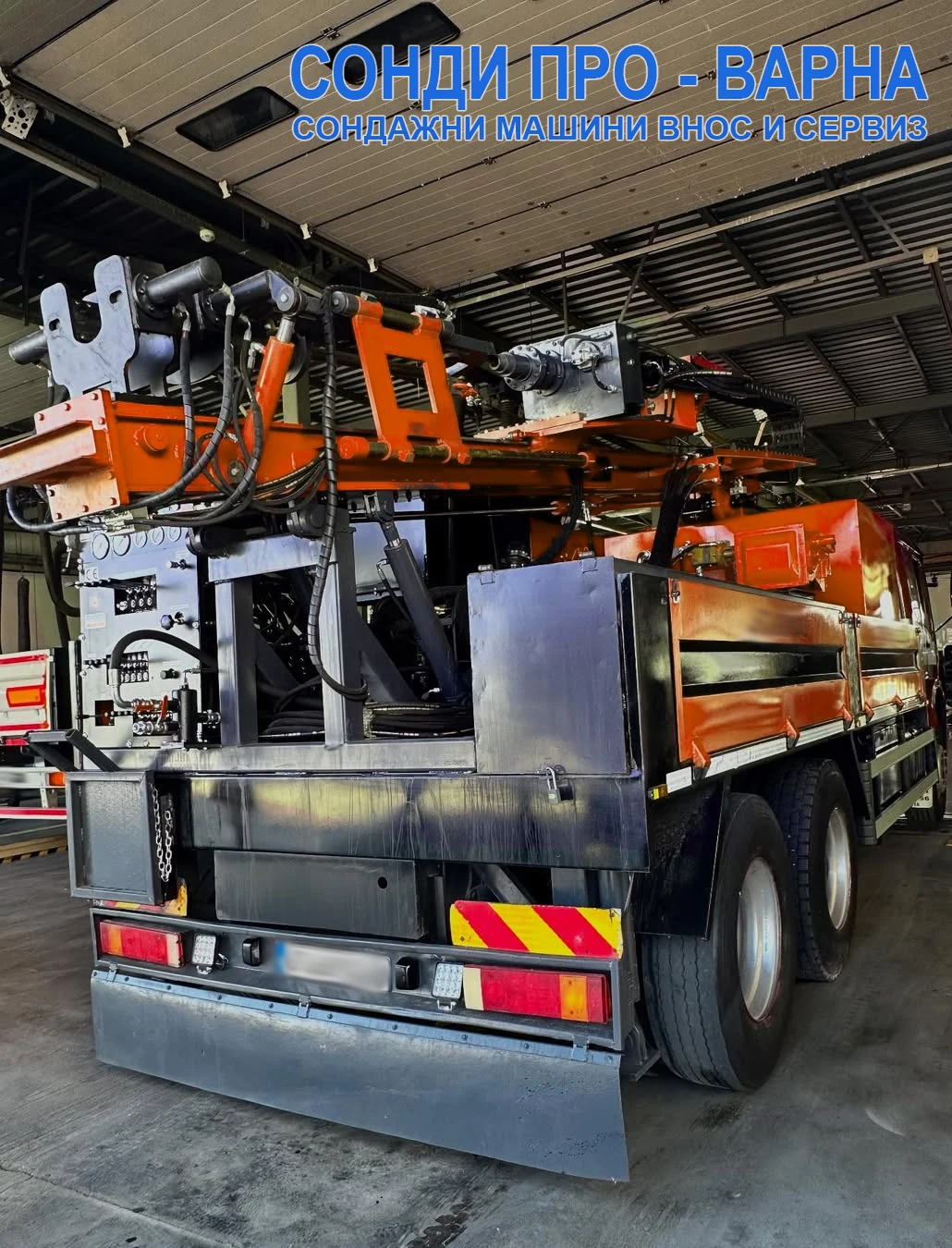

Инсталацията е монтирана на шаси на камион се задвижва от собствен двигател дизел.

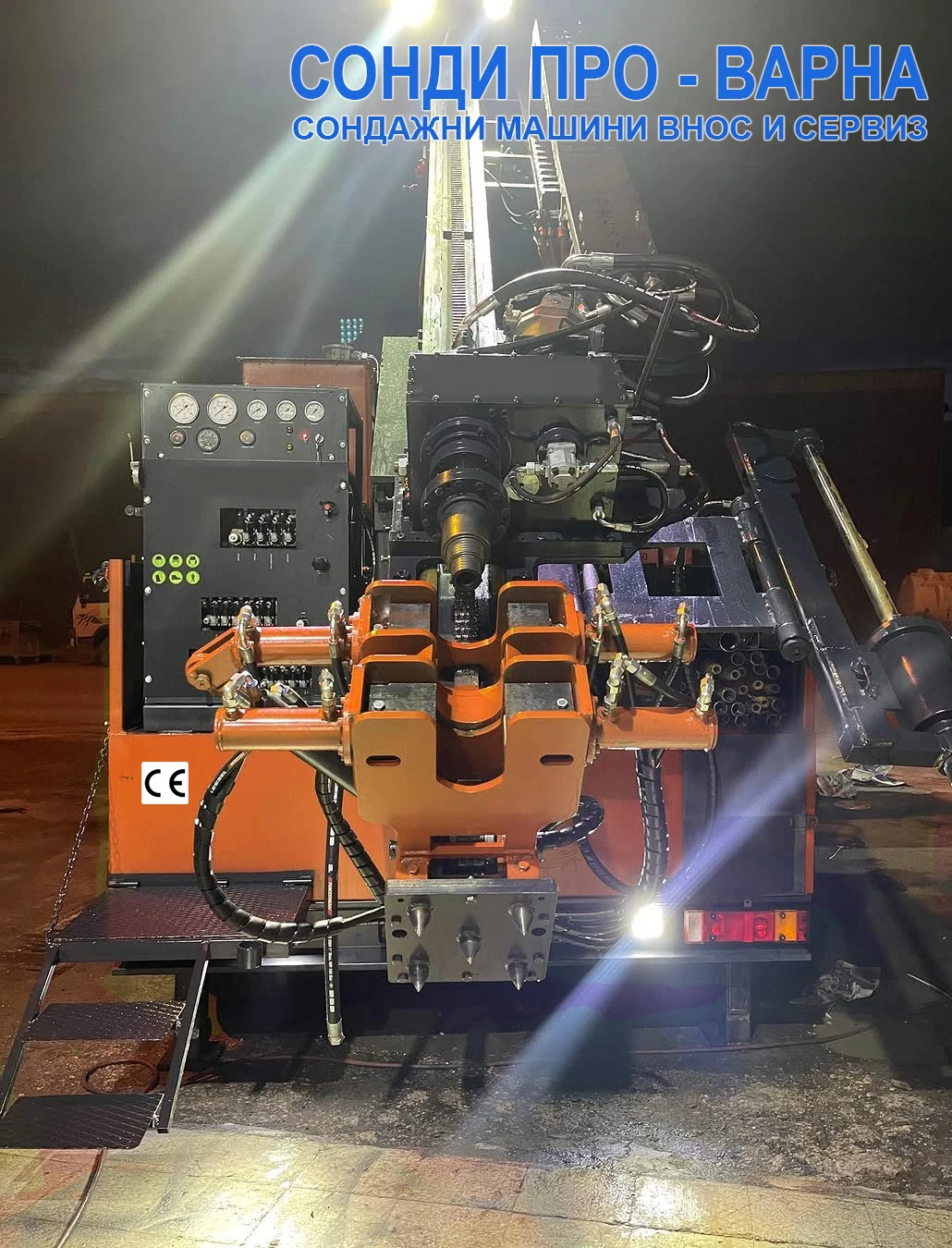

Хидравлично задвижван глава/ротатор, движеща се по протежение на мачтата, се използва при сондиране, удължавайки сондажния инструмент без отделяне от дъното и заедно с хидравличния асансьор изпълнява работата по спускане (повдигане) на сондажни пръти/щанги и по подаването им по време на сондиране. Ротаторът се движи по протежение на мачтата с помощта на хидравличен цилиндър и подвижна система.

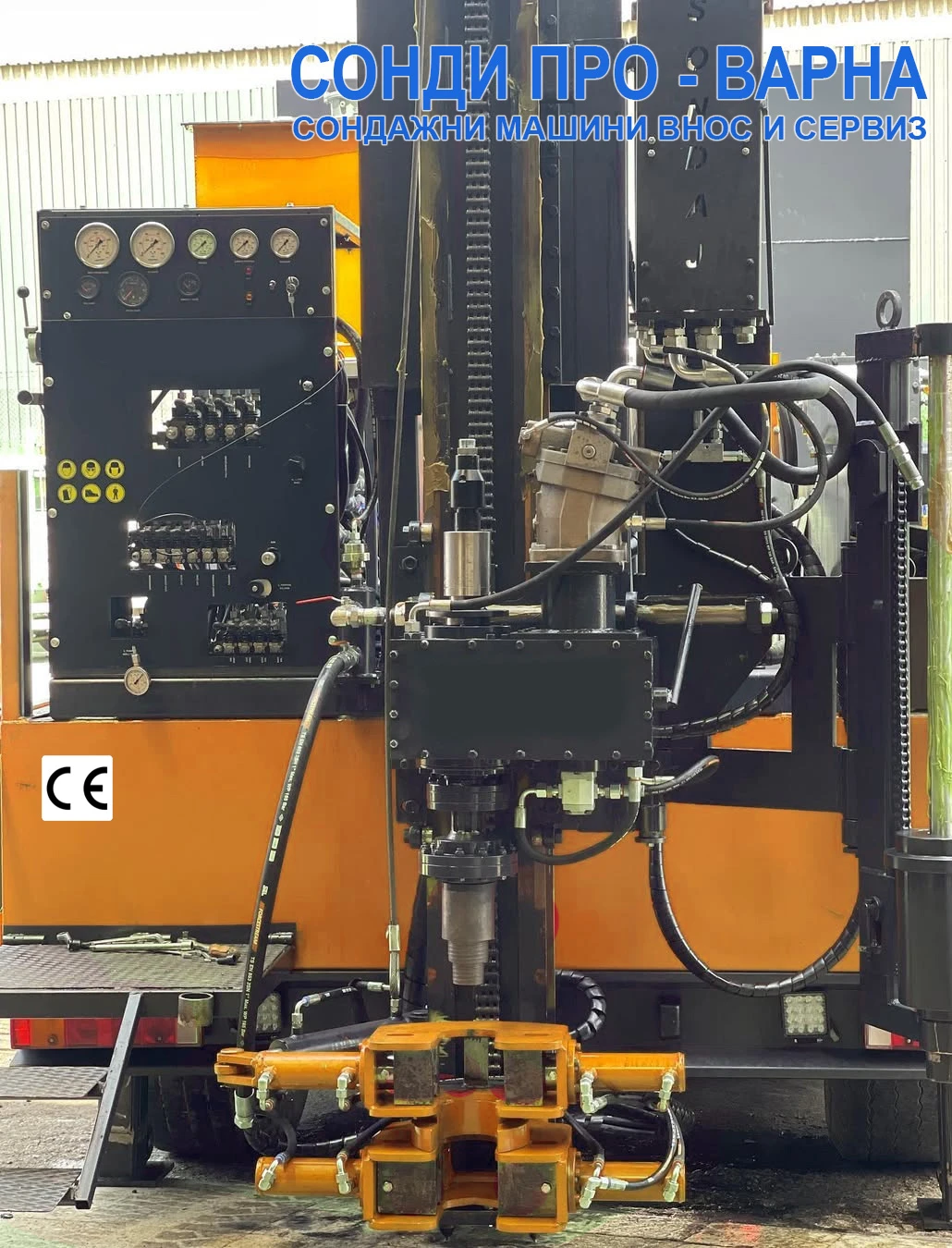

Управлението на сондажната платформа е изцяло хидравлично и концентрирано върху конзолата на сондажната платформа от контролен панел. Панелът за управление съдържа устройства за управление и регулатори на сила на въртене, скоростта на подаване и повдигане, както и скоростта на шпиндела на ротатора.
.
ХАРАКТЕРИСТИКА СОНДАТА:
ЗАДВИЖВАНЕ: Задвижване от собствен двигател 180 к. с.
ТЕГЛО: 5000 КГ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 350 МЕТРА (водна промивка) за геоложко проучване NML сондажни тръби (Ø 89 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 220 МЕТРА (водна промивка) за водни сондажи HWL сондажни тръби (Ø 114 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 145 МЕТРА (водна промивка) за водни сондажи PWL сондажни тръби (Ø 140 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 90 МЕТРА (водна промивка) за водни сондажи SWL сондажни тръби (Ø 168 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 175 МЕТРА (водна промивка) с триролкова глава
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 290 МЕТРА (сух метод с въздушно сондиране с компресор, захранващи пневматичен ударник)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 20 МЕТРА (сух метод с шнек)
ВИСОЧИНА НА МАЧТА: 6000 ММ
ДВИЖЕНИЕ НА КАРЕТКА: 6000-6100 ММ
ГАБАРИТ ПЛАТФОРМА: Дължина=6000х Широчина=2500 х Височина=3200 ММ
КАЛНА ПОМПА: Triplex 135 Mud Pump, 135 литра/мин, 60 бара
ХИДРАВЛИКА: Европа, PARKER и друга.
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: до 4880* Nm
* според завода производител
.
РАБОТНО НАЛЯГАНЕ В ХИДРАВЛИЧНАТА СИСТЕМА: 1, 6 Мpa
СКОРОСТ НА ВЪРТЕНЕ Ниска предавка: 52-2265 об/мин, 4880-980* Nm
СКОРОСТ НА ВЪРТЕНЕ Висока предавка: 140-708 об/мин, 1855-360* Nm
.
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6. 4 тона
- теглителна сила до 10 тона
- скорост на повдигане на количката: 0, 5 m/s - 1 m/s
- скорост на въртене на главата: 52-980 об/мин
- ход на главата 6000 мм
.
Капацитет на повдигане: 2 хидравлични опори
.
КРАН Марка HRD40 Еквивалент, Rexroth A6VM80
Тип Хидравличен мотор - двойна скорост, променлива
.
СОНДА С БАЗОВ КОМПЛЕКТ (100 МЕТРА) ТРЪБИ 89ММ (+6000 ЕВРО с ДДС):
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 89МM x 2000ММ
- 2 БР. ГЛАВИ ТИП " ALLOY" 200 ММ за пробиване на земя (Може да се променят диаметрите)
- 1 БР. ГЛАВИ ТИП " PDC" 200 ММ за пробиване на скала (Може да се променят диаметрите)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(2) ОПЦИЯ: Още 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 89МM x 2000ММ: +5700 ЕВРО с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
.
(3) ОПЦИЯ: 7-inch DTH HUMMER (Пневмо-ударник диаметър 178 mm): +1920 ЕВРО с ДДС
(4) ОПЦИЯ: 8-inch DTH Глава (за Пневмо-ударник диаметър 178 mm): +1248 ЕВРО с ДДС
