Нов Камион Ford Евро 6, 4x2 - Сондажна машина Ford-440 до 440 метра от Европа
.

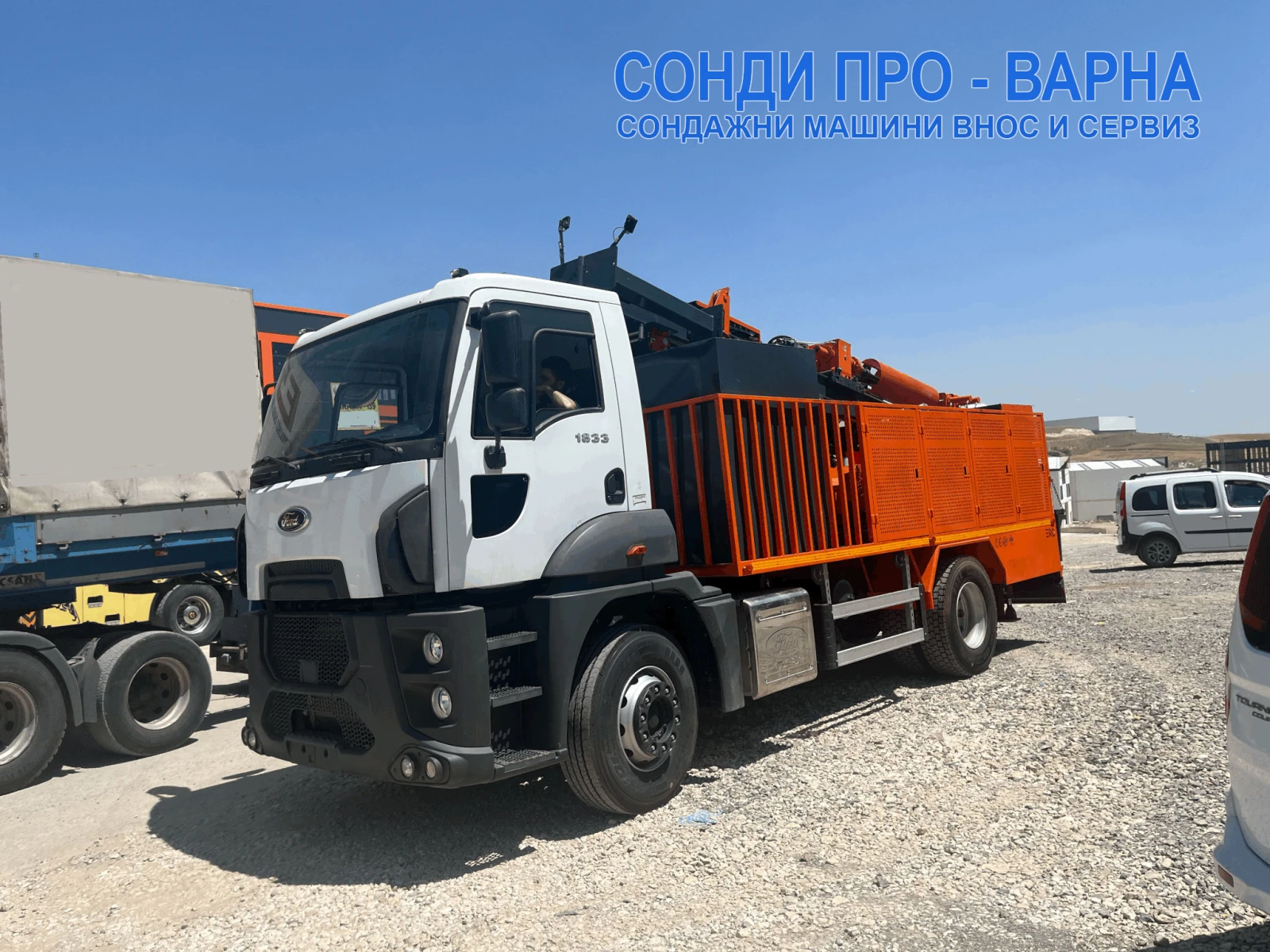

Нова Професионална Сондажна платформа Tir-440 до 440 метра - нова производство 2025 година, монтирана на шаси FORD CARGO 1833 E6 4х2 дизел, ново шаси производство 2019 година на 75000 км с EC сертификация.
.
Доставка от производителя до 10 дни
Цената е без ДДС
Гаранция: 6 месеца за сондажната платформа производство 2025 година!
и 1 месец за шаси FORD CARGO 1833 E6 4х2 дизел производство 2019 година!
ЕС СЕРТИФИКАТ: ДА, EURO 6
ГАРАНЦИОНЕН И СЛЕД ГАРАНЦИОНЕН СЕРВИЗ
- Видео презентация на Сондажна машина Ford-440, моля заредете видеото на адрес:
- Други модели сондажни машини предлагани от Сонди Про-Варна, може да видите в страницата ни в Mobile. bg: tampers. mobile. bg
- Друго предлагано ново индустриално оборудване внос от Европа предлагано от РЕМТЕХСТРОЙ ГРУП може да видите на адрес:
www. remtechstroy. eu/bg
.

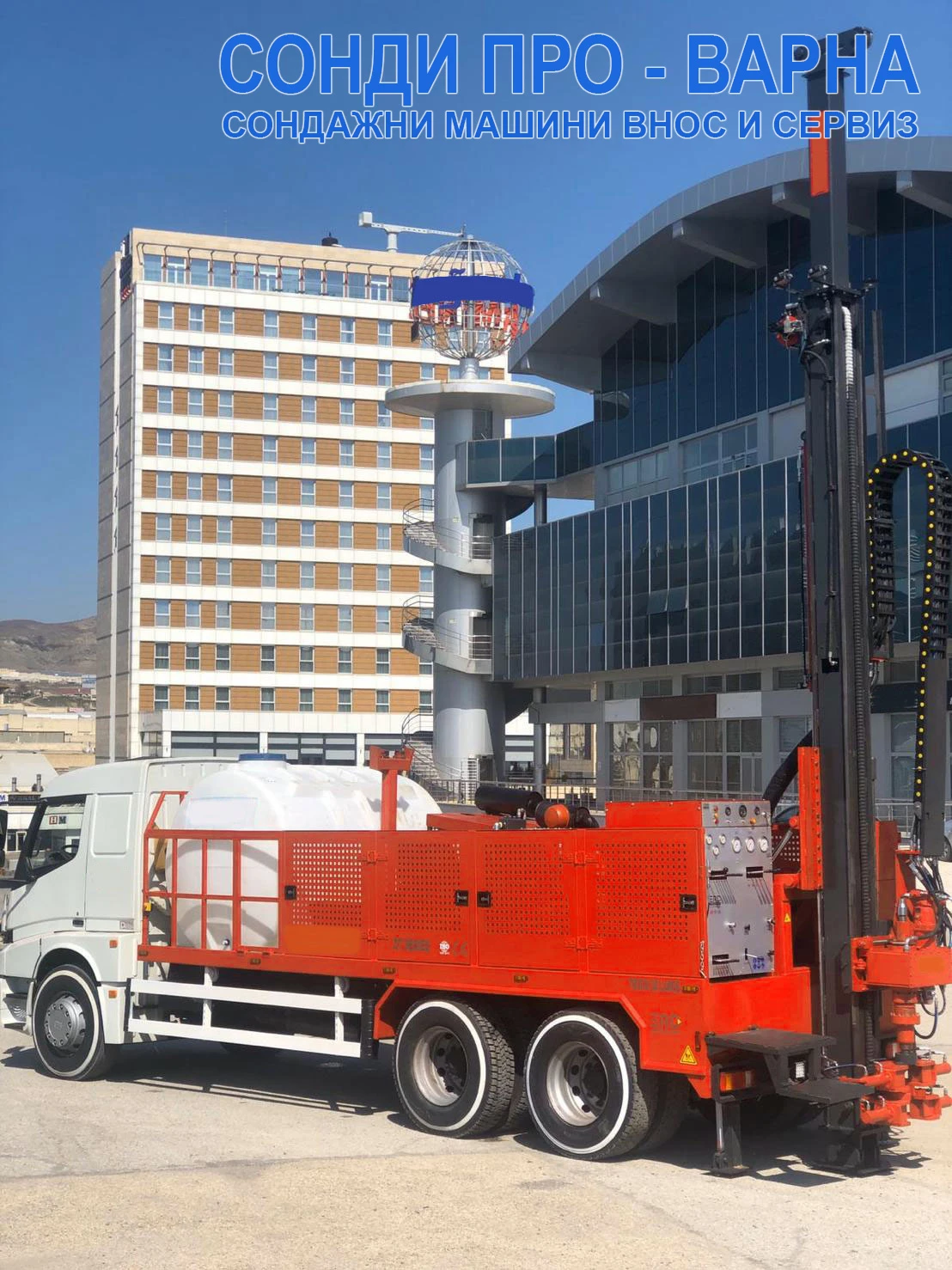

Сондажна машина Tir-440 се отличава с голяма мачта с ход на подаване от 6100 mm, способен да работи със сондажни тръби с дължина 6000 mm. Сондата ви позволява да пробивате както вертикални, така и наклонени кладенци по различни начини: ядково пробиване (с промиване и сухо), сондиране с шнек, пробиване с въздушни чукове, пробиване с ролков нож. Възможна е работа в скали с различни категории на твърдост, от 1 до 12, и в широк температурен диапазон.
Сондажна платформа Tir-440 може да се монтира на шаси КАМАЗ, УРАЛ, ЗИЛ, Ford или други.
Сондажна платформа Tir-440 се задвижва от собствен дизелов двигател CUMMINS:
Тип: F6L913
Брой цилиндри: 6
Мощност: 165 kW 220 Hp
Обороти: 2. 300 rpm
Тип двигател: Dizel
Горивен резервоар: 100 литра
Охлаждане: Въздух и вода
.
Main Pump /Главен хидромотор/: 350 bar 112 cc
Second Pump /Втори хидромотор/: 350 bar 45 cc
Third Pump / Трети хидромотор/: 280 bar 28 cc
Вместимост резервоар хидравлика: 100 лита
Охлаждане на хидравлика: въздух и маслен радиатор
.
РОТАЦИОНЕН ХИДРОМОТОР СОНДАЖЕН РЕДУКТОР: PARKER V14-110
.
Професионалната сондажната платформа Tir-440 е предназначена за пробиване на геофизични и структурни проучвателни кладенци за нефт и газ, проучване на находища на твърди минерали, строителни материали и подземни води, геотехнически проучвания, сондажни водоприемници и за взривни сондажи. Сондирането се извършва с помощта на ротационен метод с промиване или продухване на кладенеца, или с шнекове.
.
Инсталацията е монтирана на шасито на FORD CARGO 1833 E6 4х2 се задвижва от двигателя на автомобила.

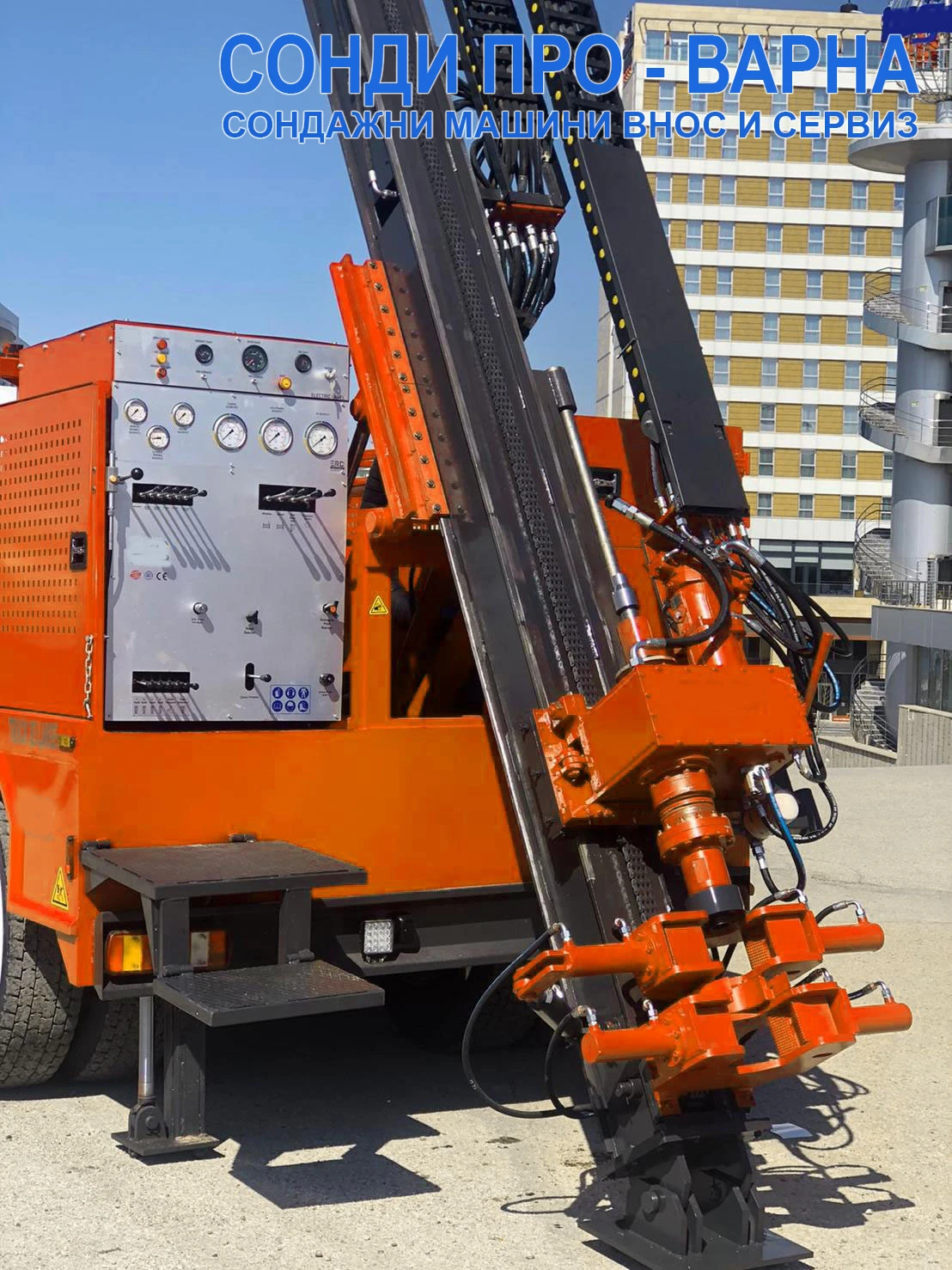

Хидравлично задвижван глава/ротатор, движеща се по протежение на мачтата, се използва при сондиране, удължавайки сондажния инструмент без отделяне от дъното и заедно с хидравличния асансьор изпълнява работата по спускане (повдигане) на сондажни пръти/щанги и по подаването им по време на сондиране. Ротаторът се движи по протежение на мачтата с помощта на хидравличен цилиндър и подвижна система.

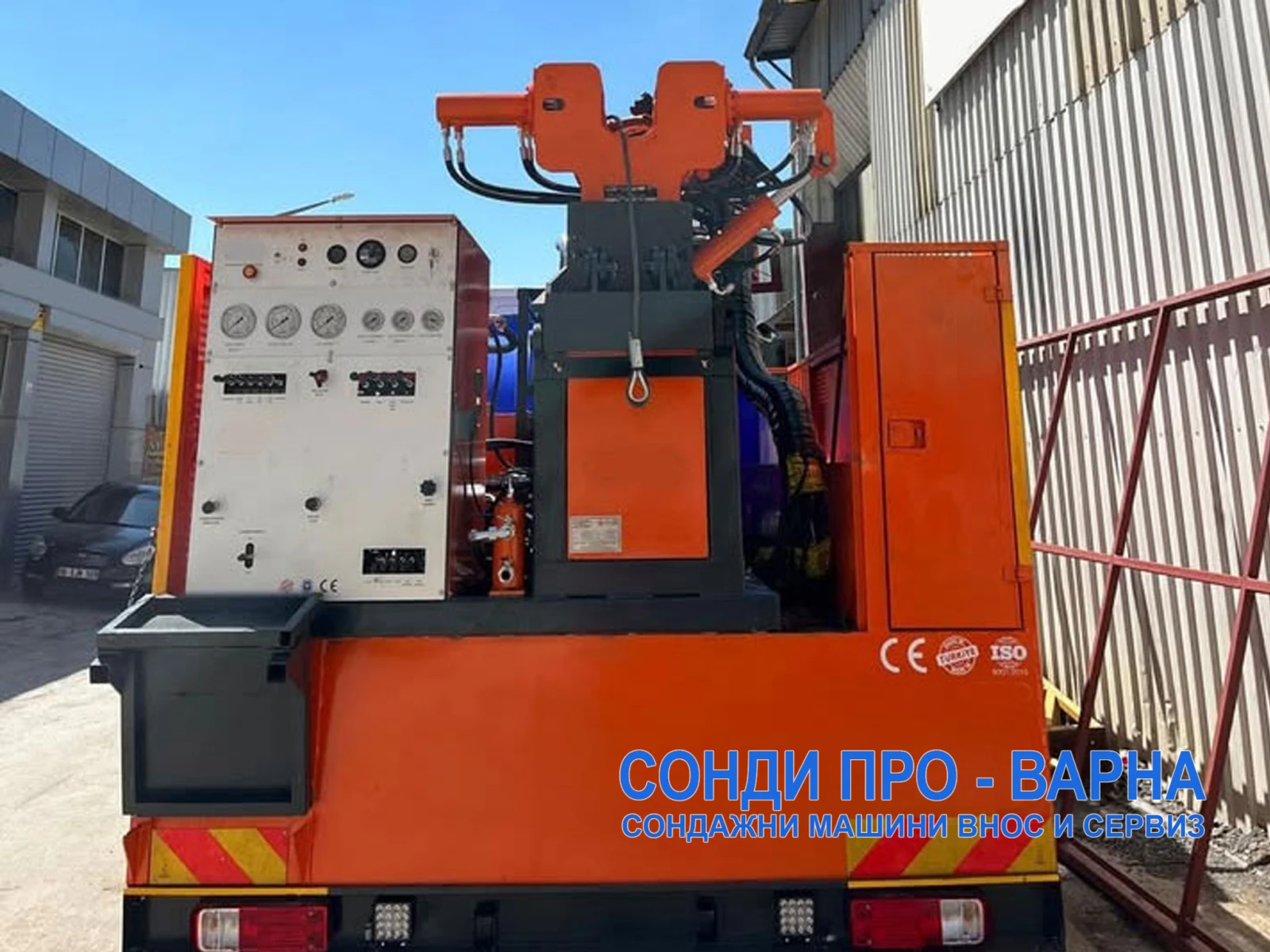

Управлението на сондажната платформа е изцяло хидравлично и концентрирано върху конзолата на сондажната платформа от контролен панел. Панелът за управление съдържа устройства за управление и регулатори на сила на въртене, скоростта на подаване и повдигане, както и скоростта на шпиндела на ротатора.
.
ХАРАКТЕРИСТИКА СОНДАТА:
ЗАДВИЖВАНЕ: Задвижване от двигателя
ТЕГЛО: 5000 КГ
МАКСИМАЛЕН ДИАМЕТЪР НА ПРОБИВАНЕ: 80 ММ-300 ММ
.
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 1200 МЕТРА (водна промивка) за геоложко проучване NQ сондажни тръби (Ø 70 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 970 МЕТРА (водна промивка) за водни сондажи NQ сондажни тръби (Ø 89 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 460 МЕТРА (водна промивка) за водни сондажи PQ сондажни тръби (Ø 114 мм)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 440 МЕТРА (сух метод с въздушно сондиране с компресор, захранващи пневматичен ударник)
МАКСИМАЛНА ДЪЛБОЧИНА НА ПРОБИВАНЕ: 20 МЕТРА (сух метод с шнек)
ВИСОЧИНА НА МАЧТА: 6000 ММ
ДВИЖЕНИЕ НА КАРЕТКА: 6000-6100 ММ
ГАБАРИТ ПЛАТФОРМА: Дължина=8800 9480 х Широчина=2500 х Височина=3200 ММ

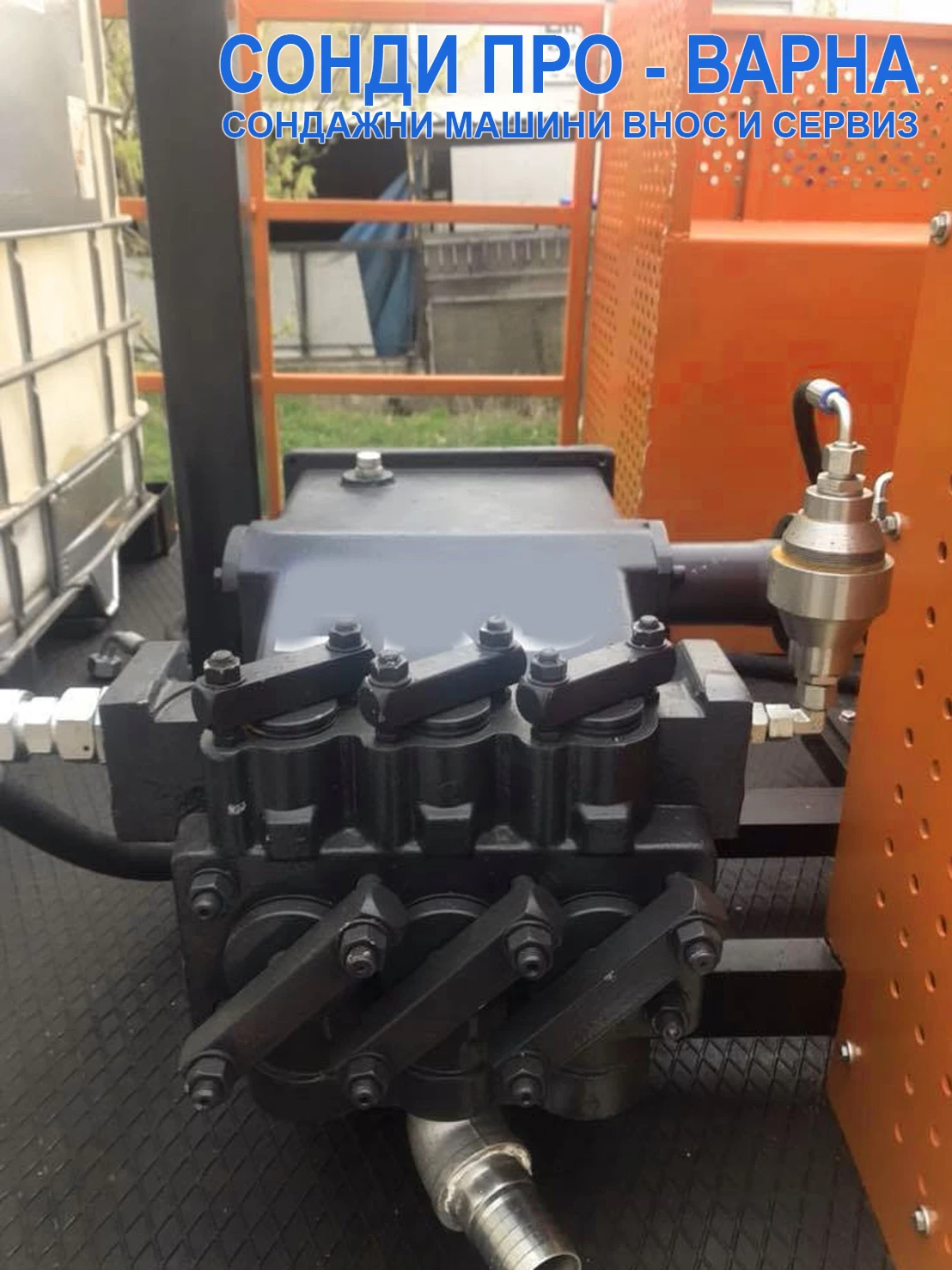

КАЛНА ПОМПА: Triplex 135 Mud Pump, 135 литра/мин, 60 бара
ХИДРАВЛИКА: Европа, PARKER и друга.
ВЪРТЯЩ МОМЕНТ НА ГЛАВАТА: до 5166* Nm
* според завода производител
.
РАБОТНО НАЛЯГАНЕ В ХИДРАВЛИЧНАТА СИСТЕМА: 1, 6 Мpa
СКОРОСТ НА ВЪРТЕНЕ Ниска предавка: 73-287 об/мин, 5165-1310* Nm
СКОРОСТ НА ВЪРТЕНЕ Висока предавка: 160-815 об/мин, 2030- 4010* Nm
.
СОНДАТА Е С ПЪЛНО ХИДРАВЛИЧНО УПРАВЛЕНИЕ
- сила на притискане до 6. 53 тона
- теглителна сила до 6. 53 тона
- скорост на повдигане на количката: 0, 5 m/s - 1 m/s
- скорост на въртене на главата: 73-815 об/мин
- ход на главата 6000 мм
.
Капацитет на повдигане: 4 хидравлични опори
.
КРАН Марка HRD40 Еквивалент, Rexroth A6VM80
Тип Хидравличен мотор - двойна скорост, променлива
.
СОНДА С БАЗОВ КОМПЛЕКТ (100 МЕТРА) ТРЪБИ 89ММ (+6000 ЕВРО с ДДС):
- 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 89МM x 2000ММ
- 2 БР. ГЛАВИ ТИП " ALLOY" 200 ММ за пробиване на земя (Може да се променят диаметрите)
- 1 БР. ГЛАВИ ТИП " PDC" 200 ММ за пробиване на скала (Може да се променят диаметрите)
- 1 К-Т ИСТРУМЕНТИ И ЧАСТИ
.
(2) ОПЦИЯ: Още 100 МЕТРА СОНДАЖНА ТРЪБА с диаметър 89МM x 2000ММ: +5700 ЕВРО с ДДС
(Препоръчва се за водно сондиране на скали до 100М)
.
(3) ОПЦИЯ: 7-inch DTH HUMMER (Пневмо-ударник диаметър 178 mm): +1920 ЕВРО с ДДС
(4) ОПЦИЯ: 8-inch DTH Глава (за Пневмо-ударник диаметър 178 mm): +1248 ЕВРО с ДДС
.
Ford Cargo 1833 E6 4x2 техническа спецификация
- Двигател
Тип: Ford Ecotorq
Обем: 9. 0 литра
Цилиндри: 6 (редови)
Мощност: 330 к. с. (243 kW)
Въртящ момент: до ~1300 Nm
Екостандарт: Euro 6
.
- Трансмисия
Скоростна кутия: 9-степенна механична
Задвижване: 4x2
Диференциал: с блокаж
.
- Тегло и размери
Брутно тегло (GVW): 18 000 кг
Междуосие: ~4250 4350 мм
Дължина: ~8. 5 9 м (според надстройката)
Височина: ~3. 1 м
.
- Ходова част
Окачване:
предно: ресори
задно: ресори
Спирачки:
дискови (предни/задни)
Системи:
ABS
EBS
ESP
.
- Резервоари
Гориво: ~350 литра
AdBlue (SCR): ~55 литра
.
- Електрическа система
Напрежение: 24V
Батерии: 2× 12V / 150 Ah
Алтернатор: 130 A
.
- Спирачни и помощни системи
Двигателна спирачка: до ~180 kW
Hill Start Assist
Lane Departure Warning
AEBS (автоматично аварийно спиране)
.

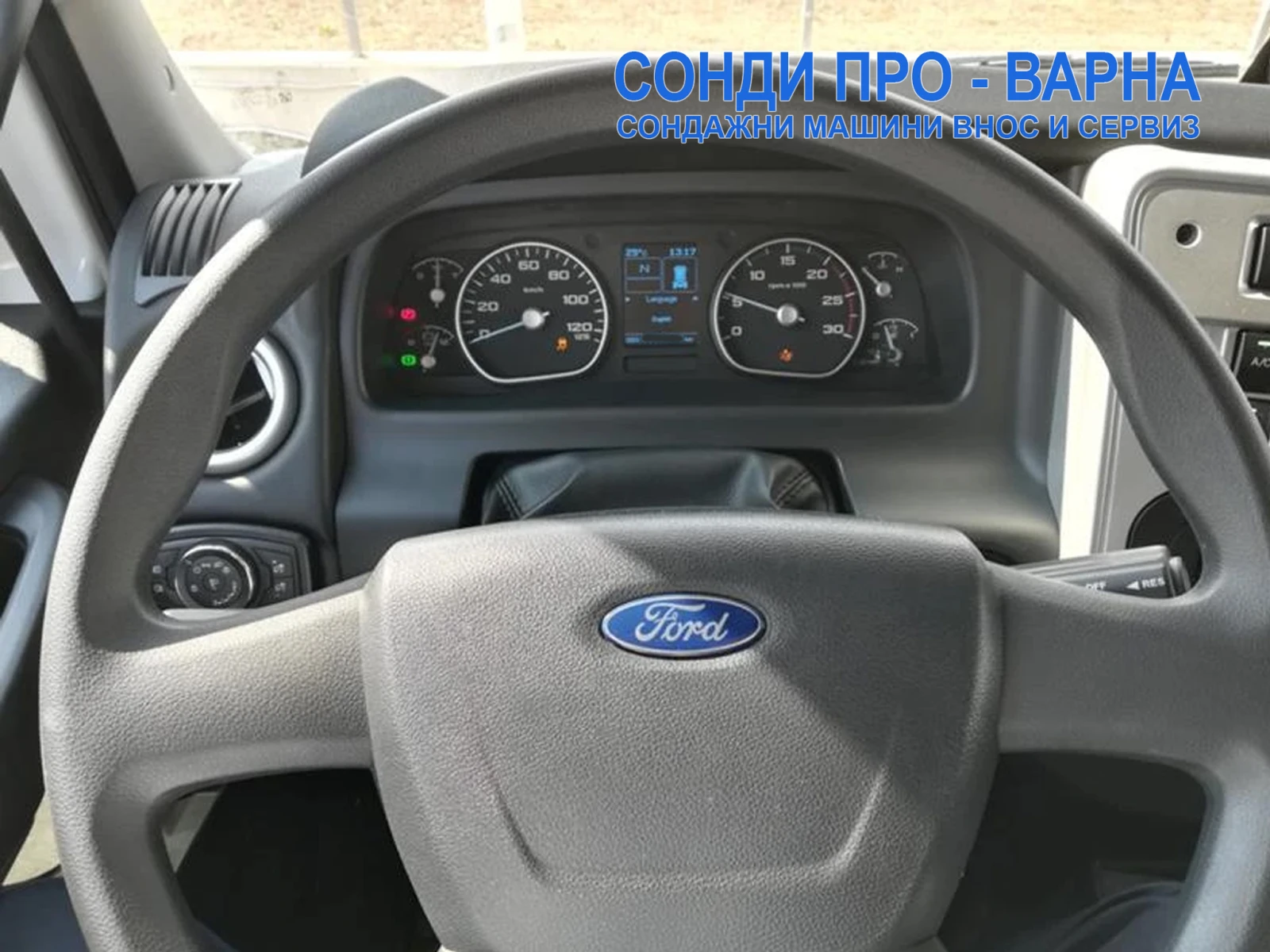

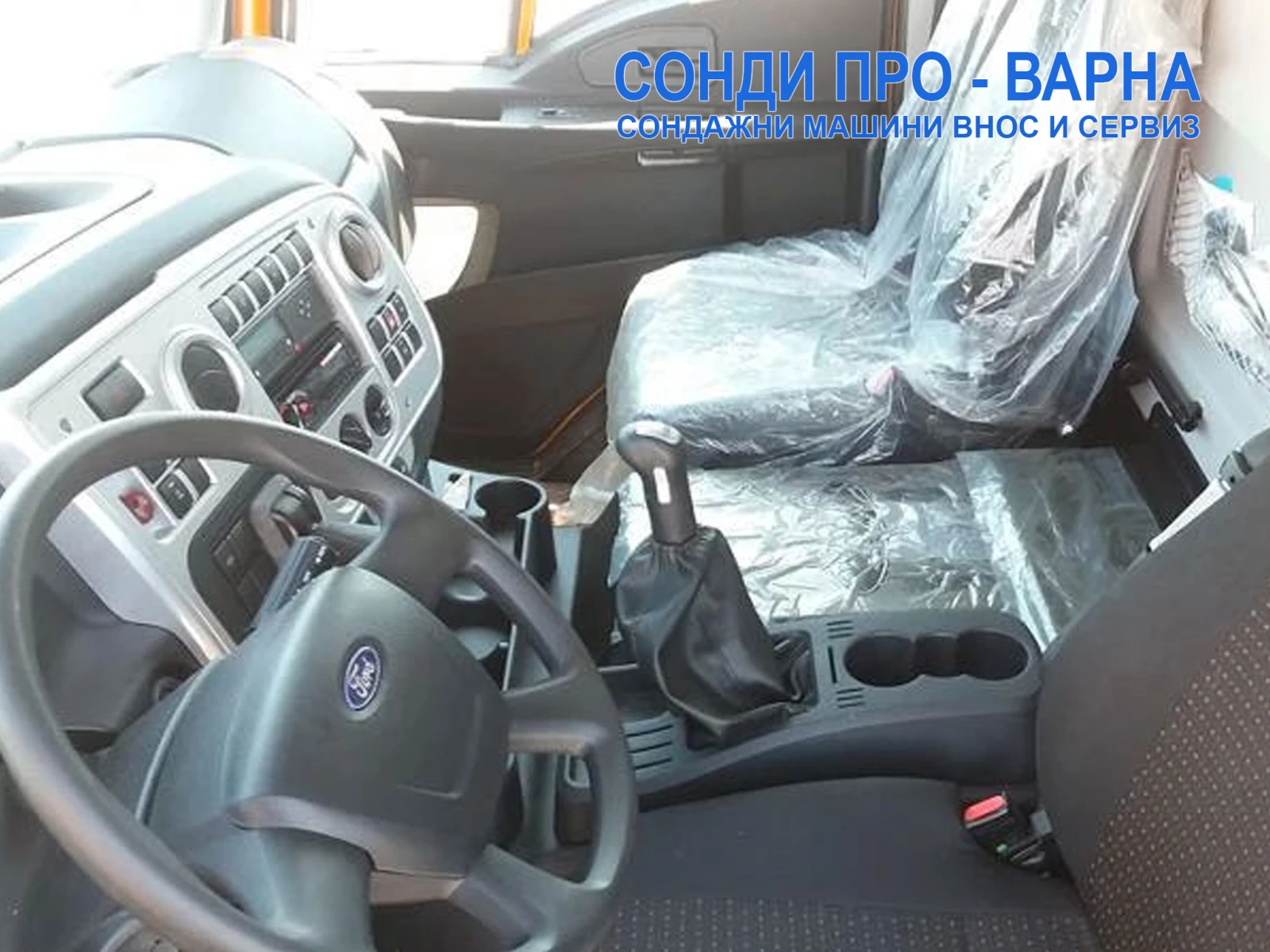

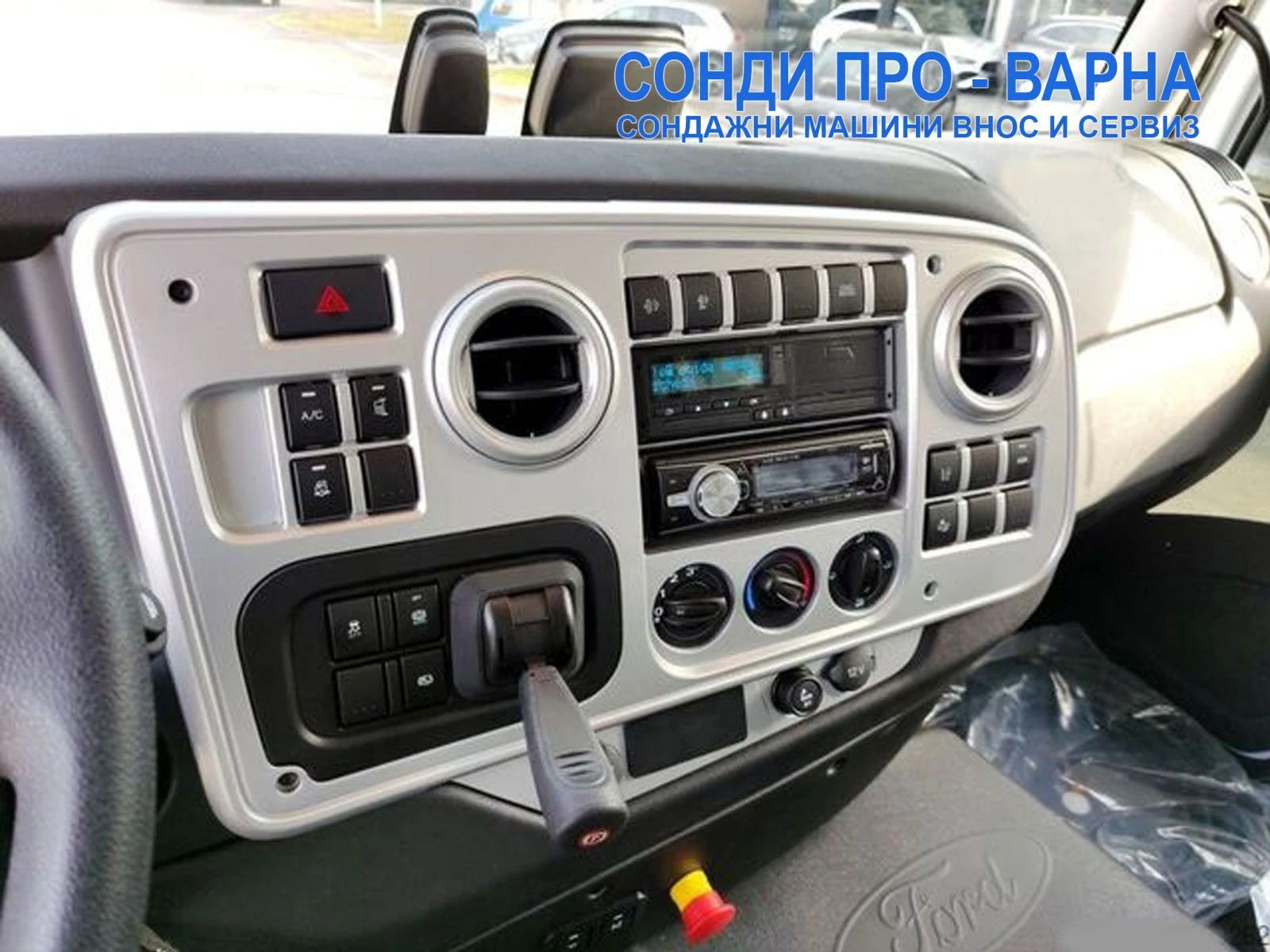

- Кабина и оборудване
Стандартно:
Климатик
Круиз контрол
Ел. стъкла и огледала
Въздушна седалка
Радио/MP3
Регулируем волан
