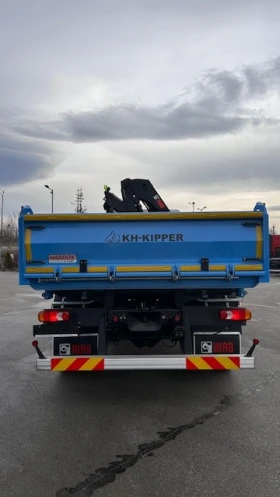

18-тонно шаси с 3-страннен самосвал на KH KIPPER с обем 7м3 и кран на HIAB с дистанционно управление и възможност за работа с хидравличен грайфер. Грайферната кофа е опция с цена 6000 евро и може да се поръча допълнително.

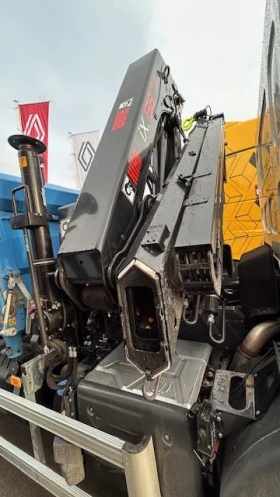

X-HIDUO 138 ES-3
Mdyn 156 kNm
Lifting capacity kNm 106
Lifting capacity tm 10, 8
Lifting capacity (ADC) kNm 118
Lifting capacity (ADC) tm 12, 0
Outreach - lifting capacity, standard m-kg 2, 3 - 5 100
4, 3 - 2 800
6, 1 - 1 900
8, 0 - 1 400
10, 1 - 1 100
Outreach - lifting capacity, manual extensions m-kg 12, 3 - 860
Hydraulic outreach, standard m 10, 2
Hydraulic boom extension m 5, 9 m
Outreach, manual extensions m 12, 4
Lifting height above installation level, hydr/man m 12, 6 / 19, 5
Rec. oil flow l/min 50 - 60
Power needed at rec. oil flow V80 kW -
Power needed at rec. oil flow V91 kW -
Working pressure Mpa 29, 5
Oil in tank l 70 - 200
Tank capacity l 0 - 235
Slewing angle 415
Max slope viable at full capacity 6
Slewing torque, gross kNm 16, 4
Slewing speed 80 /s 15
Slewing speed /s 15
Lifting speed at standard hydraulic outreach m/s 1, 3
Height in folded position mm 2 261
Width in folded position mm 2 426
Install space required. Rotation area not included mm 1 023
Install space required with hose and pipe kit mm 1 023
Weight
Crane in standard version without support legs kg 1 760
Top seat kg 0
Frame attachments kg 32 -65
Support leg equipment kg 244 -385
